Remplacement du kit chaîne NC700X de 2013 (version déjantée)

[lanternier]

Salut à tous !

(j'en connais qui trépignent d'impatience... )

Je vous mets cependant en garde => !!!

Bon, vous l'aurez compris, j'ai décidé de me lancer dans le changement de ce b... de bor... de m.... de kit chaîne.

Celui d'origine a 22932 km.

J'ai pris exemple sur Mistral6 au niveau de ma commande, que j'ai passée auprès de http://www.silverperformance.fr/. Entre parenthèses, la commande s'est très bien passée, aucune (réelle) mauvaise surprise (vous verrez pourquoi ce bémol plus loin) voire même une bonne surprise : une bombe de dégraissant en cadeau dans le carton. .

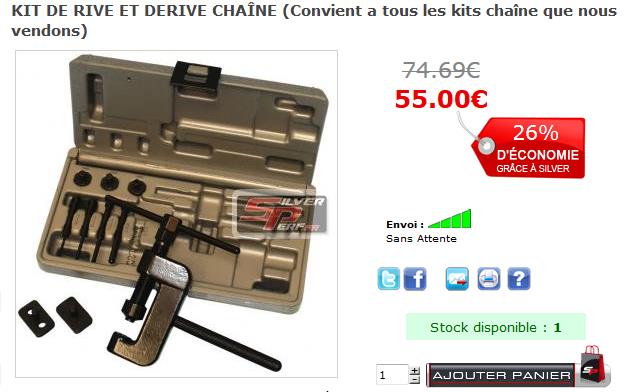

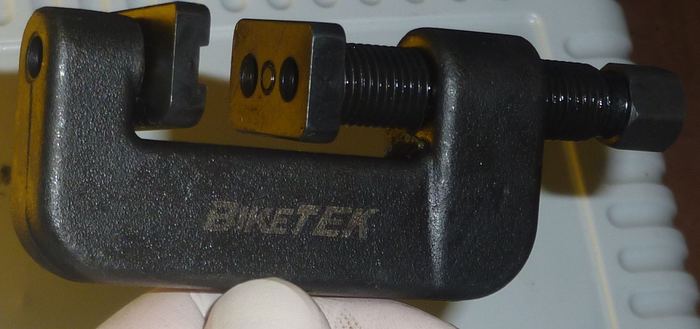

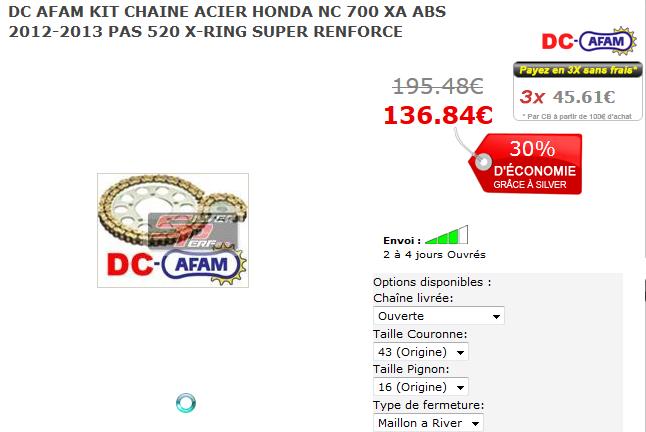

J'ai commandé ce kit et ce rive / dérive chaîne :



La chaine est identique à la chaîne d'origine de ma NC700X de 2013 : 114 maillons
La couronne a 43 dents, le PSB 16 (et moi 32 )

Avant de me lancer dans ce grand défi mécanique, je me suis imbibé des tutos des uns et des autres et notamment l'excellent tuto de Vincent (merci à lui). Il ne lui manque par grand-chose à mon avis pour être parfait. Je vais essayer d'apporter ici les quelques infos que j'aurais moi-même aimé y trouver.



-- Début de l'opération --


Phase 1 : préparer son environnement de travail.
Pour faire du bon boulot, y'a pas à dire, il faut être ordonné, rigoureux, organisé et prévoyant ( 20 ans d'armée, ça laisse des traces !)

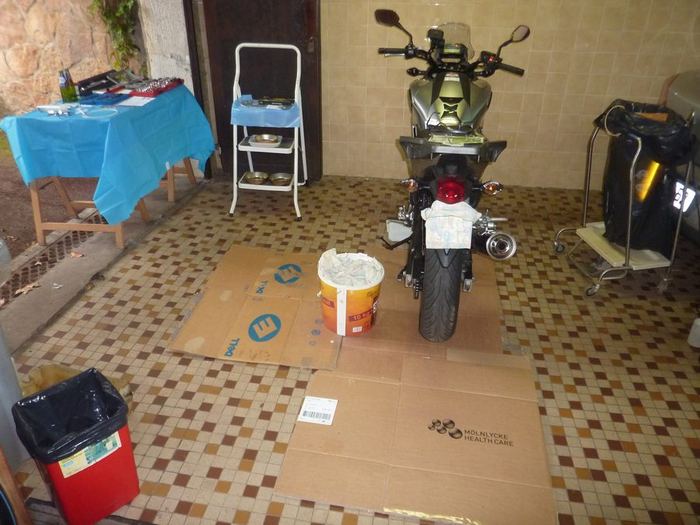

La zone de travail doit être vaste et bien disposée :

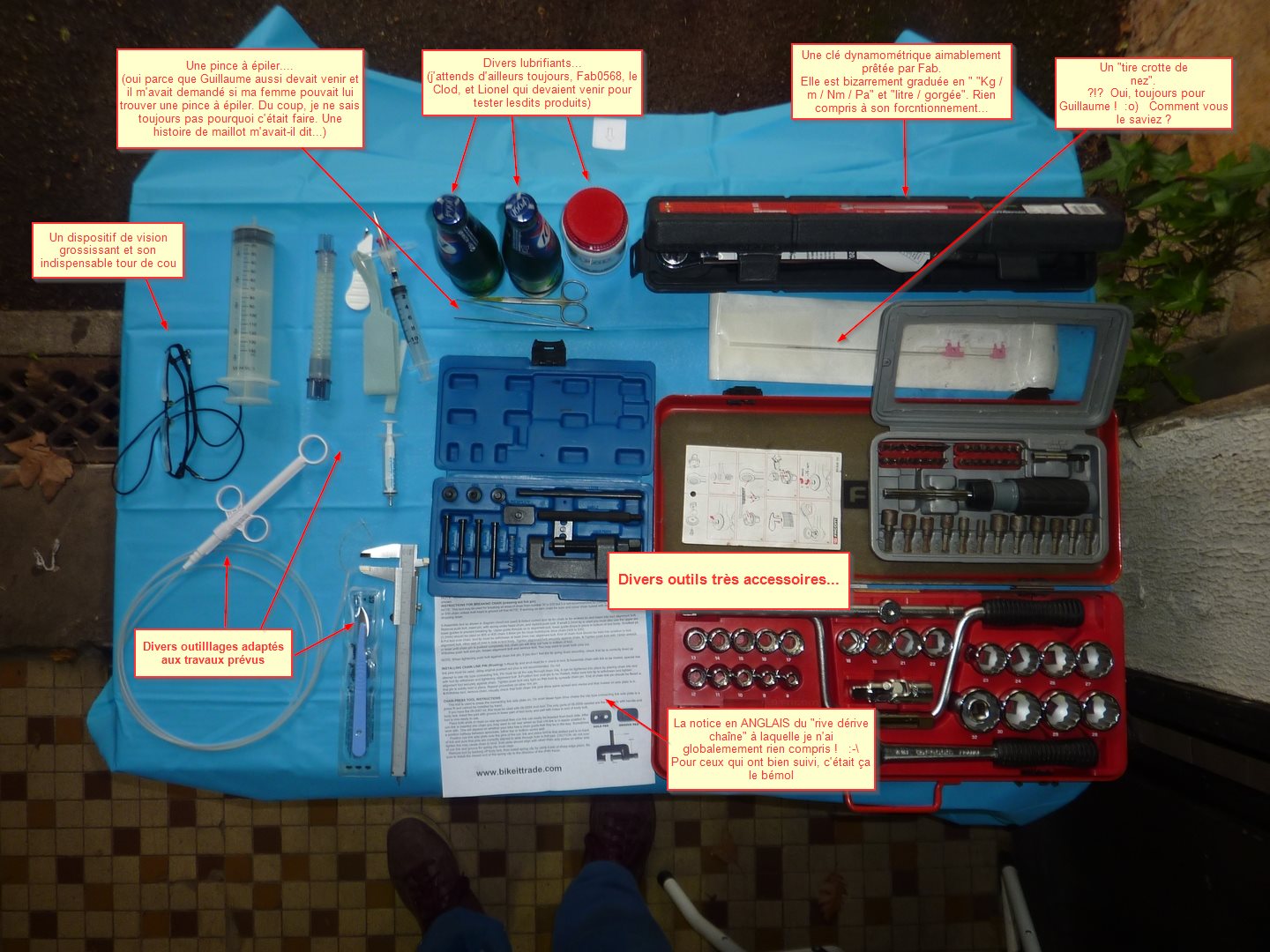

En ce qui concerne l'outillage, il se doit d'être complet et disposé de façon ergonomique Cliquez sur l'image :

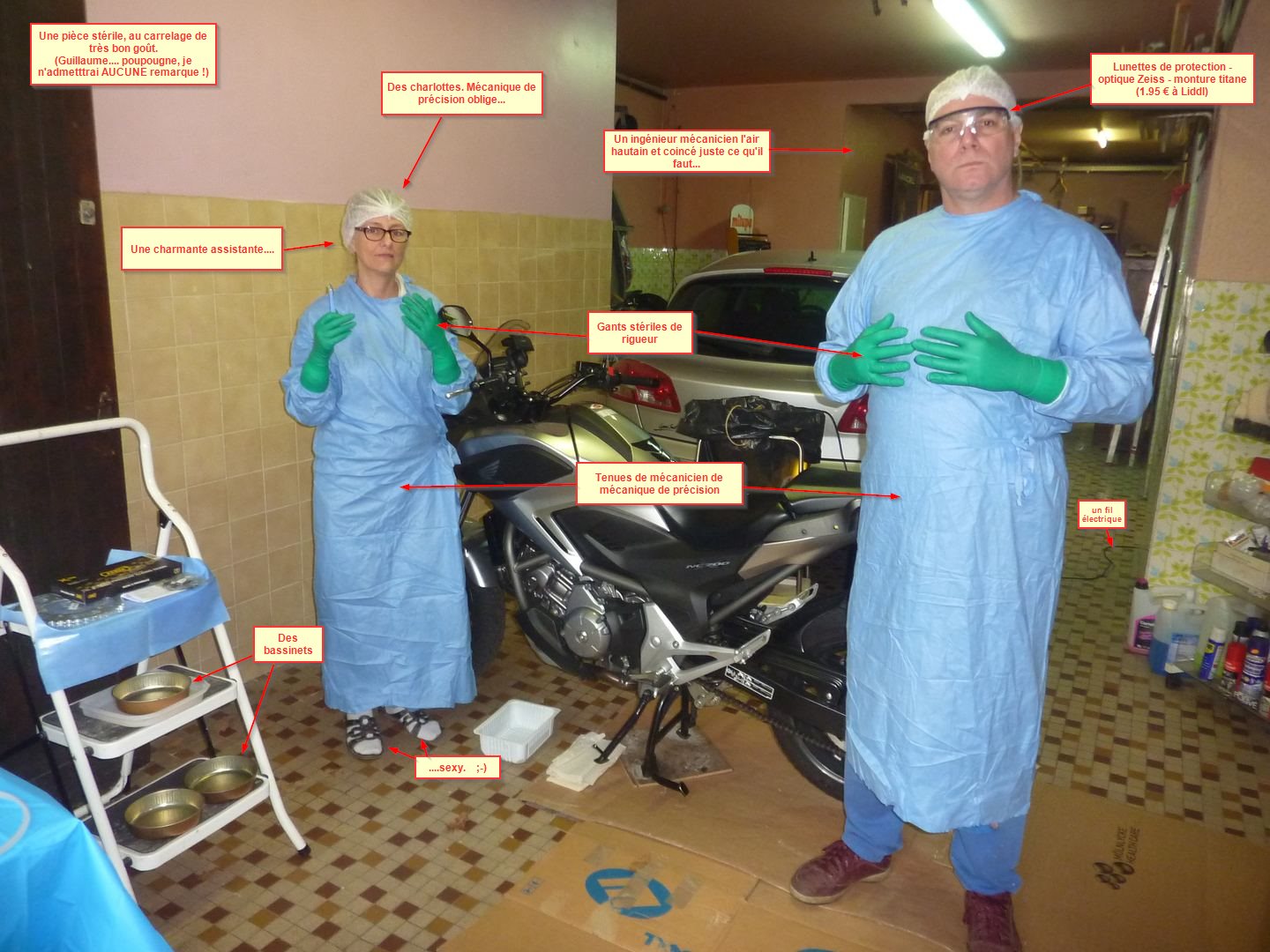

Phase 2 : une tenue adaptée. Cliquez sur l'image

Phase 3 : L'éclairage doit être puissant, sans zone d'ombre et manipulé par un personnel compétent


Phase 4 : prendre soin de la patiente...

Avant l'opération, la patiente se montre en légère détresse respiratoire . Mon assistante prodigue alors un léger apport en oxygène...


La patiente se sent très rapidement mieux grâce à ce matériel adapté à sa morphologie :


Stress ou température effectivement fraîche ? La patiente grelote du pot !
Une couverture de pot s'impose, tout comme une petite prise de tension..


[lanternier]

Pour contrer une légère carence en huile, je décide de faire perfuser 1/4 l de 10w40 :


Mon assistante vérifie une dernière fois le rythme soupapaque (pfffff... cardiaque - soupapaque.. pas dur quand même, Fab ! ).
750 tr/mn c'est un peu léger. Et de plus il y a une légère arythmie... Je me lance quand même dans l'opération.


Phase 5 : L'opération...
Je passe sur le démontage du cache du PSB et autres joyeusetés... Le tuto de Vincent explique cela très bien.

En revanche, le démontage de l'axe de roue est délicat quand on ne possède pas l'outil qui va bien. Je suis étonné que Vincent n'en ai pas parlé d'ailleurs...
Je livre donc aux mécaniciens débutants, ce petit "truc et astuce" qui facilite grandement l'opération d'extraction :


Dériver l'ancienne chaîne :

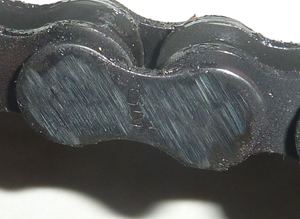

J'ai choisi de donner d'abord un coup de meuleuse sur 2 des rivets. Notez qu'à la fin de l'opération, je me suis rendu compte qu'un seul rivet aurait suffit. Oui, ben pou-pougne au fond du fofo ! J'entends vos moqueries jusqu'ici...

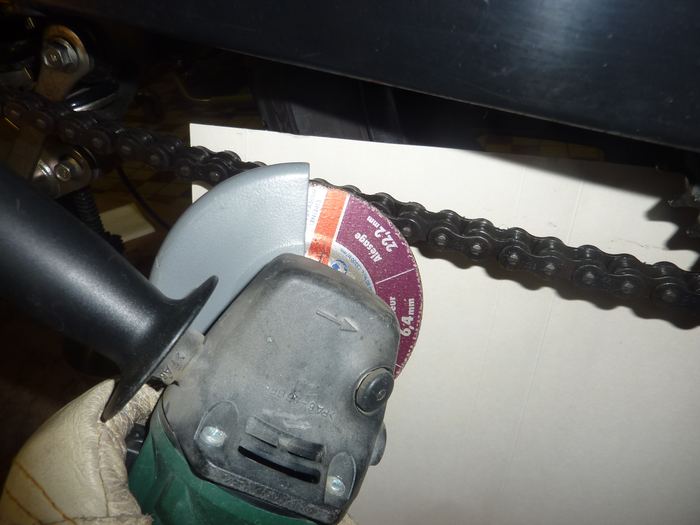

On met un carton derrière la chaine pour protéger le pneu et ne pas "en balancer partout", et on meule...



J'aurais pu couper carrément la chaîne avec la disqueuse (c'est la méthode dite "de Guillaume" : Beuuuuu-arrrh !), mais j'ai préféré utiliser le dérive chaîne, pour voir. ça se fait très facilement (mais c'est le coup de meuleuse qui a très certainement rendu la chose plus aisée).
Voici la configuration que j'ai utilisée : le "dérive" de 3.8 mn. Bizarrement, la doc (en glaoush ! ) recommandait d'utiliser celui de 2.2 mm (enfin, si j'ai bien understood...). Mais il m'a semblé bien trop fin...

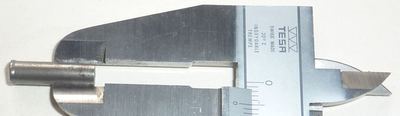

Le rivet mesure 5 mm de diamètre pour info, sur mon ex-chaîne DID d'origine.


Dépose de la roue AR :
Redevenons sérieux quelques instants...
La moto étant sur la béquille centrale, la roue AR est décollée du sol (logique...). Pour faciliter la dépose elle-même, j'ai placé une cale en bois de 6 cm d'épaisseur environ sous la roue.
On dévisse l'axe.

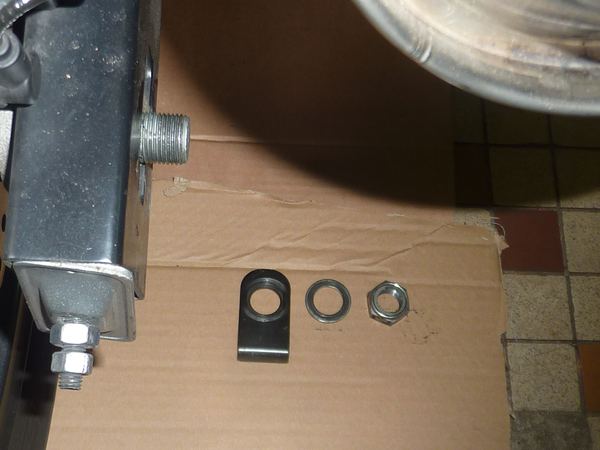

Côté tribord, Il y a un écrou, une rondelle et un "machin".


Côté bâbord, il n'y a qu'un "machin".
Notez au passage la grande rigueur du propos...


[lanternier]

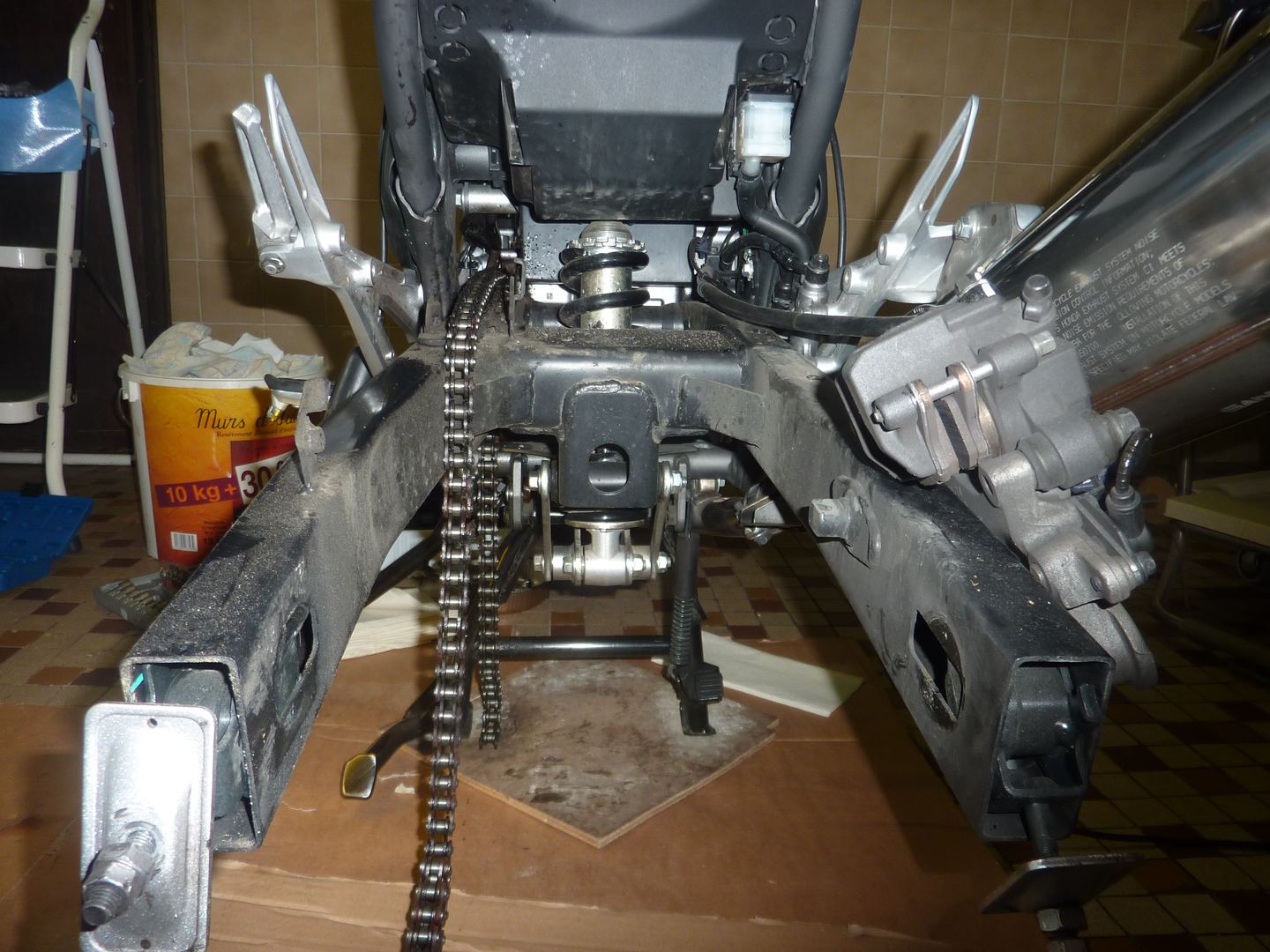

Quand on retire l'axe, la roue tombe, attirée par la force d'attraction terrestre ('tain, c'est beau la nature !).

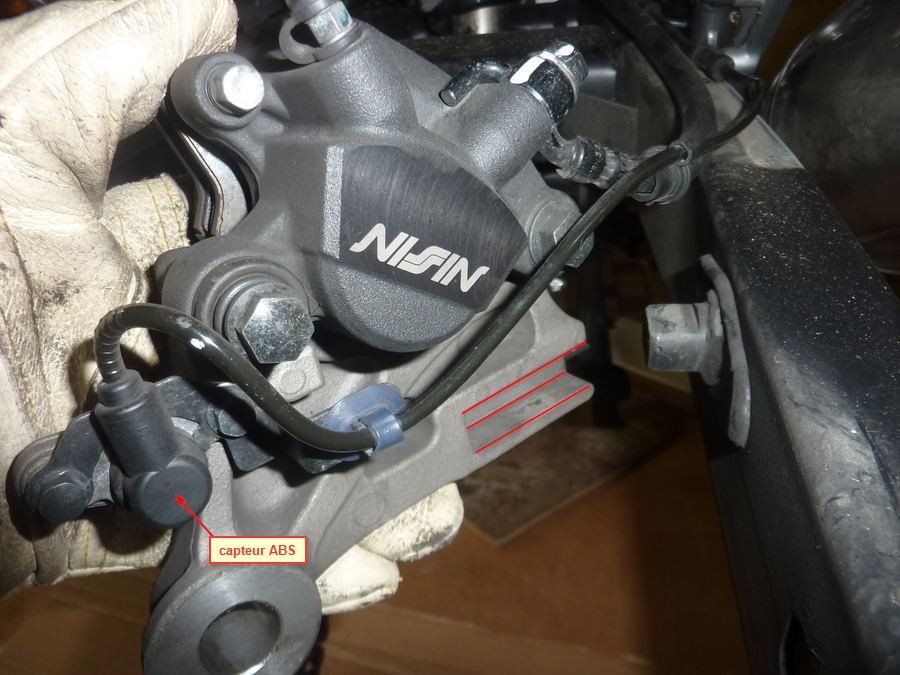

Là, petit moment de flottement car je ne savais pas comment était fixé l'étrier AR ! Et bien il n'est pas fixé.

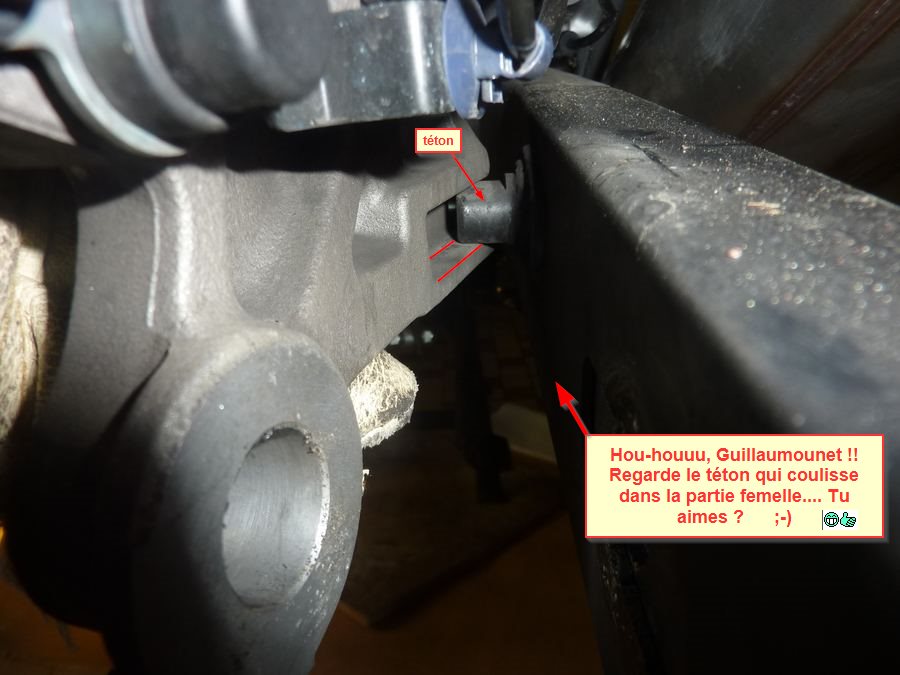

Il a juste une rainure femelle, qui vient se mettre dans une espèce de téton mâle, solidaire du bras oscillant. ça, "femelle" et "téton", ça va bien exciter le Guillaumounet !


Bref, la sortie de la roue est un peu délicate quand on n'a jamais fait : les plaquettes sont "contre" le disque, ça "coince un peu", on a peur d'abimer le capteur d'ABS, on ne sait pas trop quoi faire de l'étrier : on laisse pendouiller ? On le scotch ? On coupe tout ce qui le rattache à la moto ? On le cale où on peut ? On l'attache ? (attention Guillaume, il y 1 question piège ! )

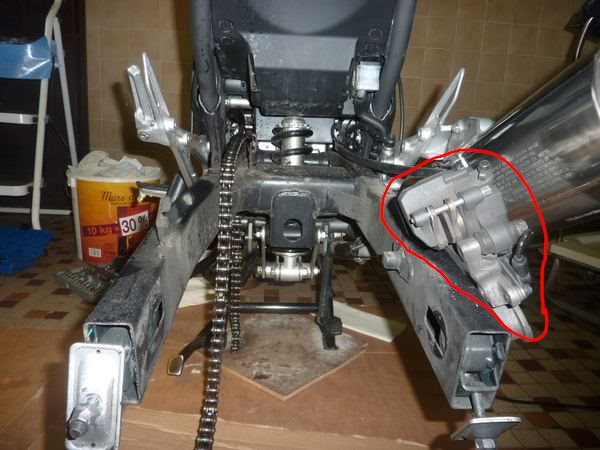

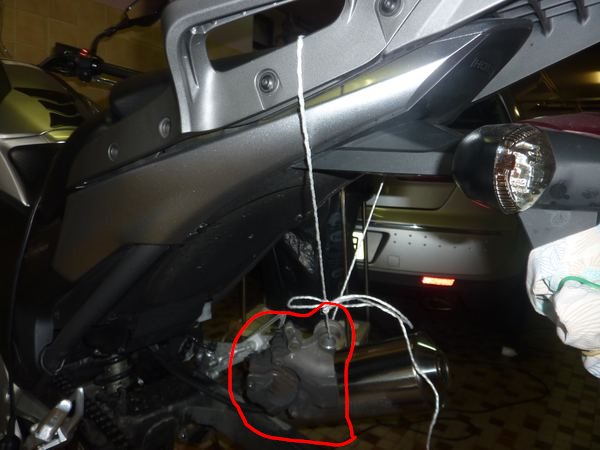

Voici 2 propositions :

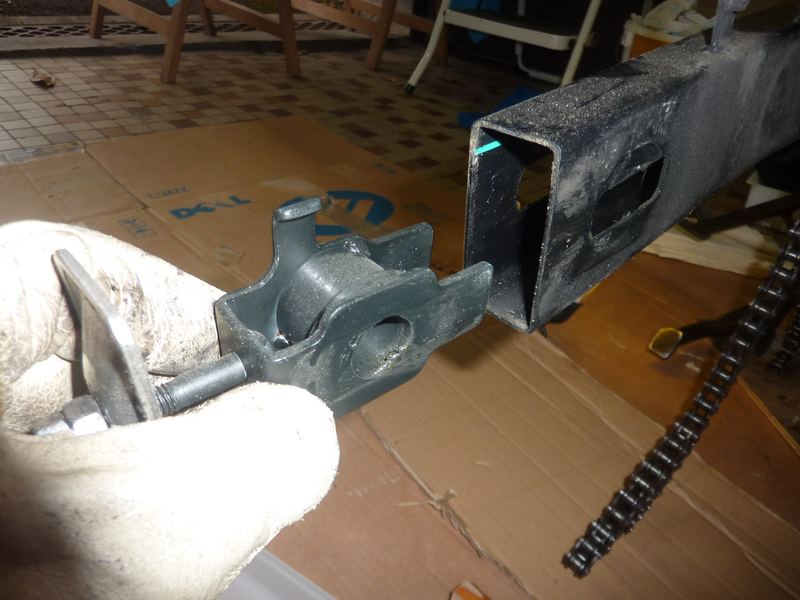

A ce stade là, on peut sortir les 2 "bidules" qui sont au bout du bras oscillant et les nettoyer un peu. Personnellement, j'ai légèrement graissé l'intérieur des bras avant de remettre en place les "bidules".
Mais avant cela, j'ai fait un BON nettoyage de toutes les parties accessibles (qui a bien duré 2 heures... avec coton-tige (pensées à Clod) et pinces brucelles (pensées à Guillaume qui n'est jamais venu chercher la pince à épiler qu'il avait demandé à ma femme) ) :


Détail de la roue AR :

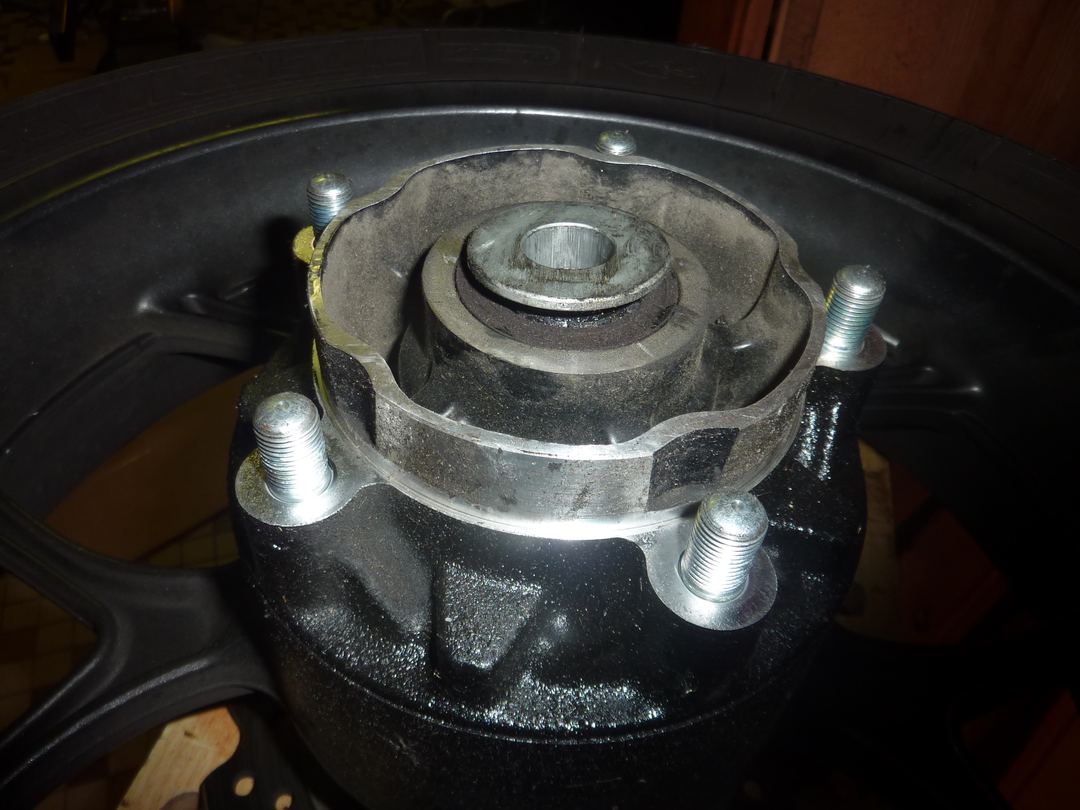

Le côté bâbord de ma roue était bien dégueu...

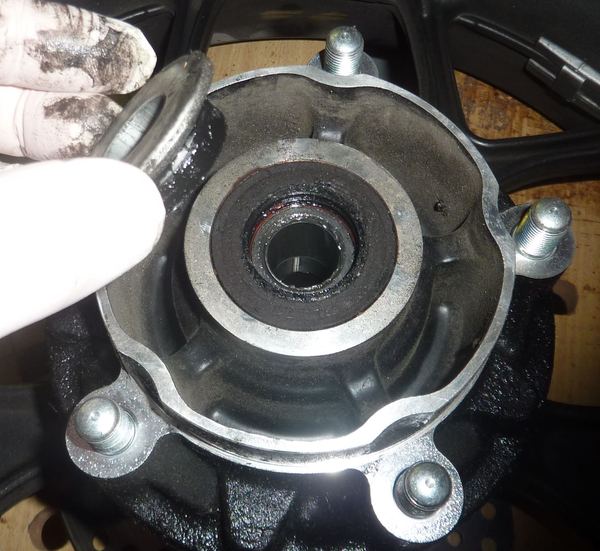

On retire le "machin" que je tiens entre mes doigts, et on nettoie tout bien délicatement, avec un chiffon très légèrement imbibé de pétrole désaromatisé par exemple.

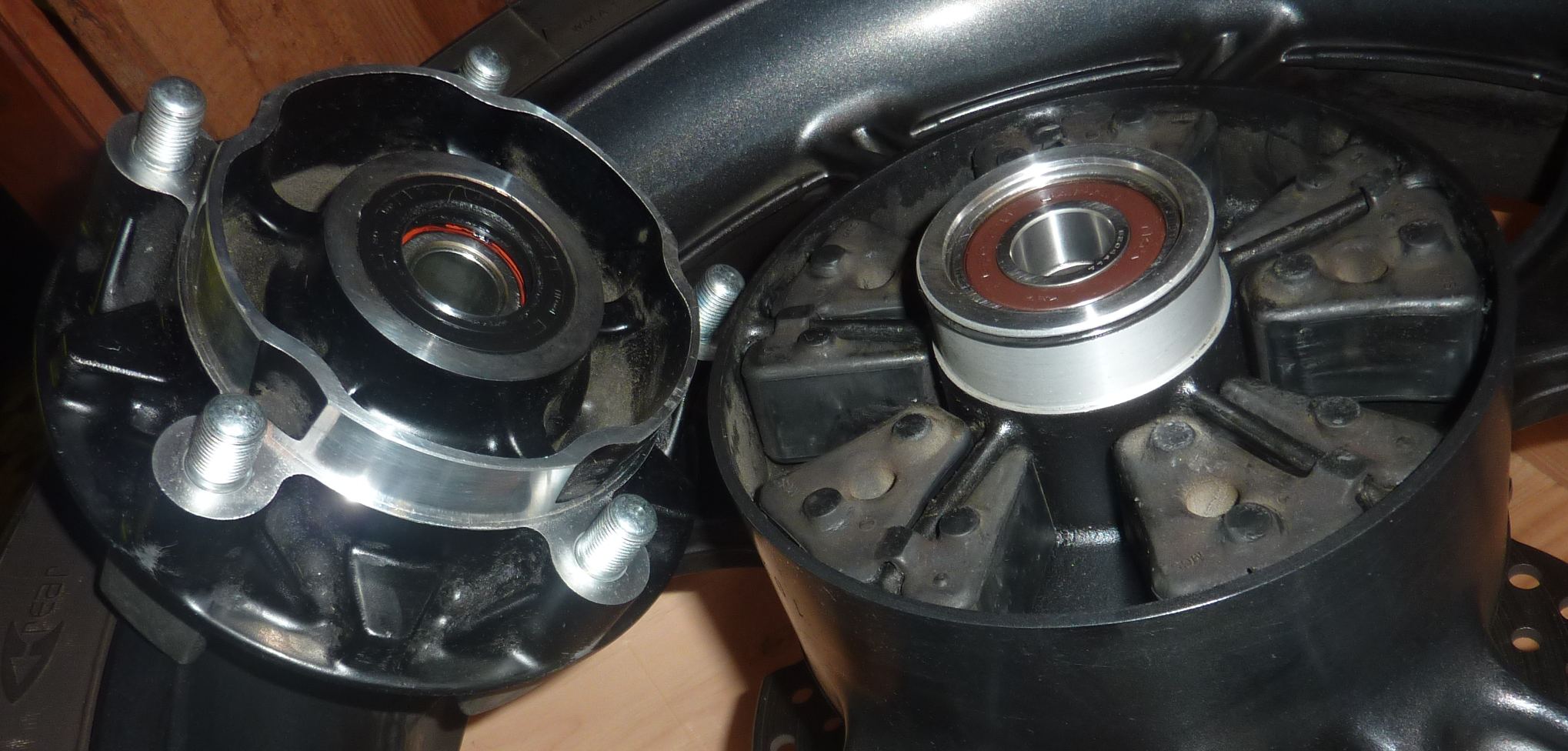

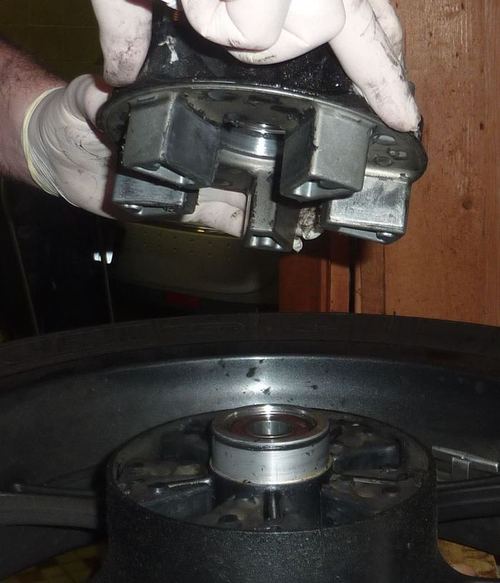

On soulève ensuite tout simplement cette partie qui laisse ensuite apparaître l'amortisseur de couple. Rhôô, c'est bôô !


On en profite pour voir comment c'est fait et comment ça fonctionne. Bon, là je n'ai pas le temps car je dois donner le biberon, mais sinon je vous aurais expliqué.
Ensuite on nettoie méticuleusement le tout :

[lanternier]

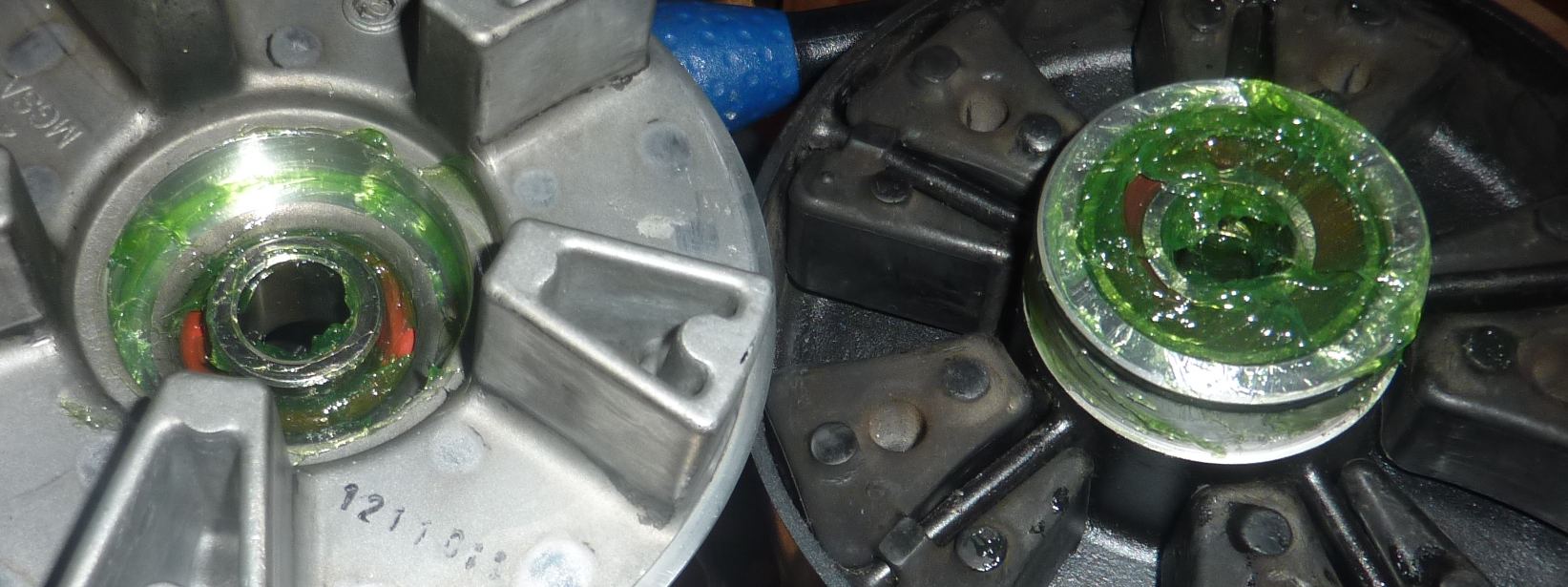

On n'échappe pas à un "bon graissage" général. Il se peut que j'en ai mis un peu trop, mais qui peut le plus, peut le moins. A noter qu'on ne graisse pas les "machins" en caoutchouc, à ce qu'il parait, dixit notre Clod national et notre Fab régional.
Moi j'aurais bien graissé un peu histoire d'apporter un peu de moelleux à ce système, mais bon.....

Montage de la couronne et du PSB :
Vincent l'expliquant très bien, je n'en parlerai pas.
Je montrerai juste, pour info, une comparaison ancien <-> nouveau :

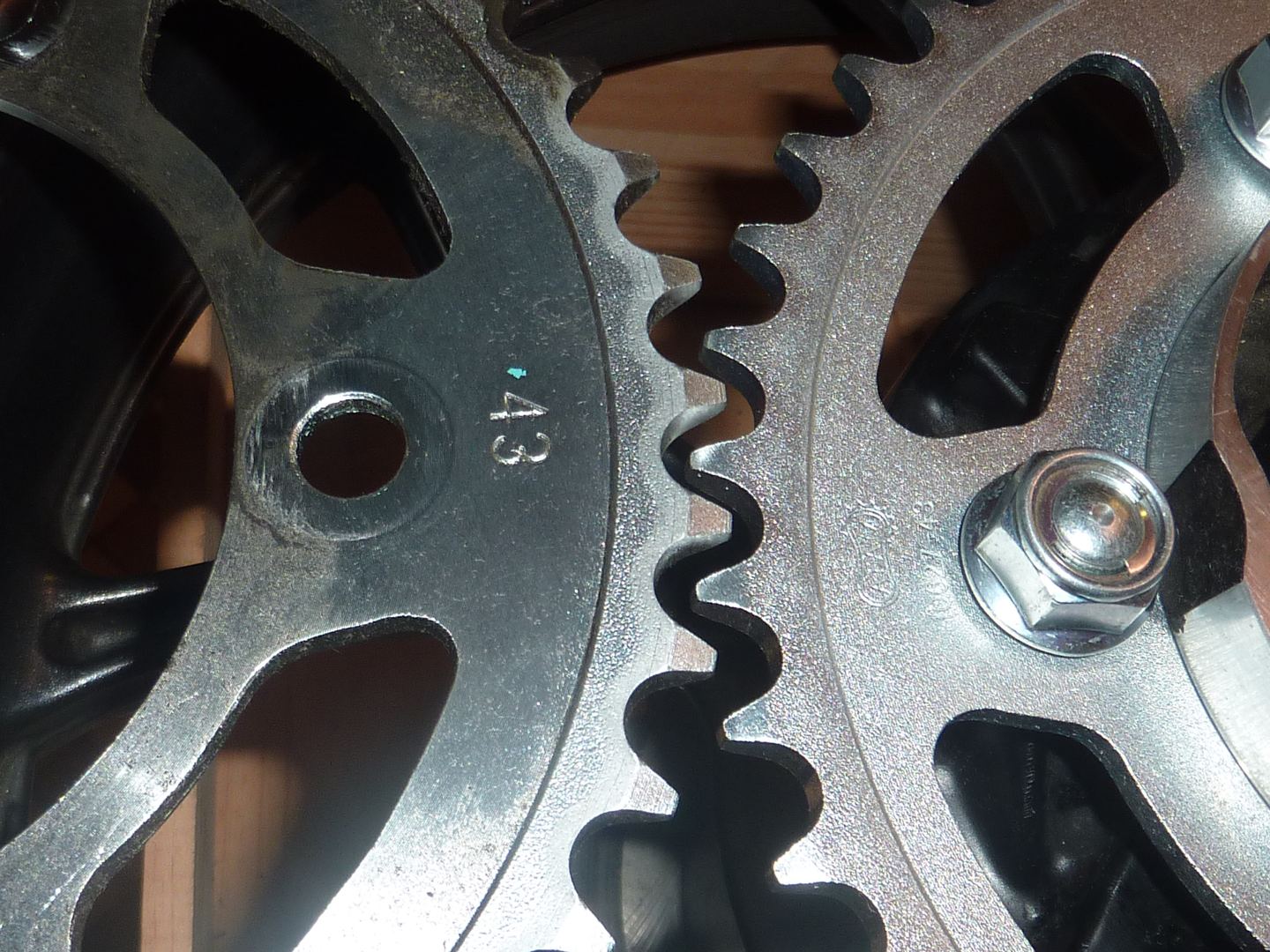

A GAUCHE, mon ancienne couronne :

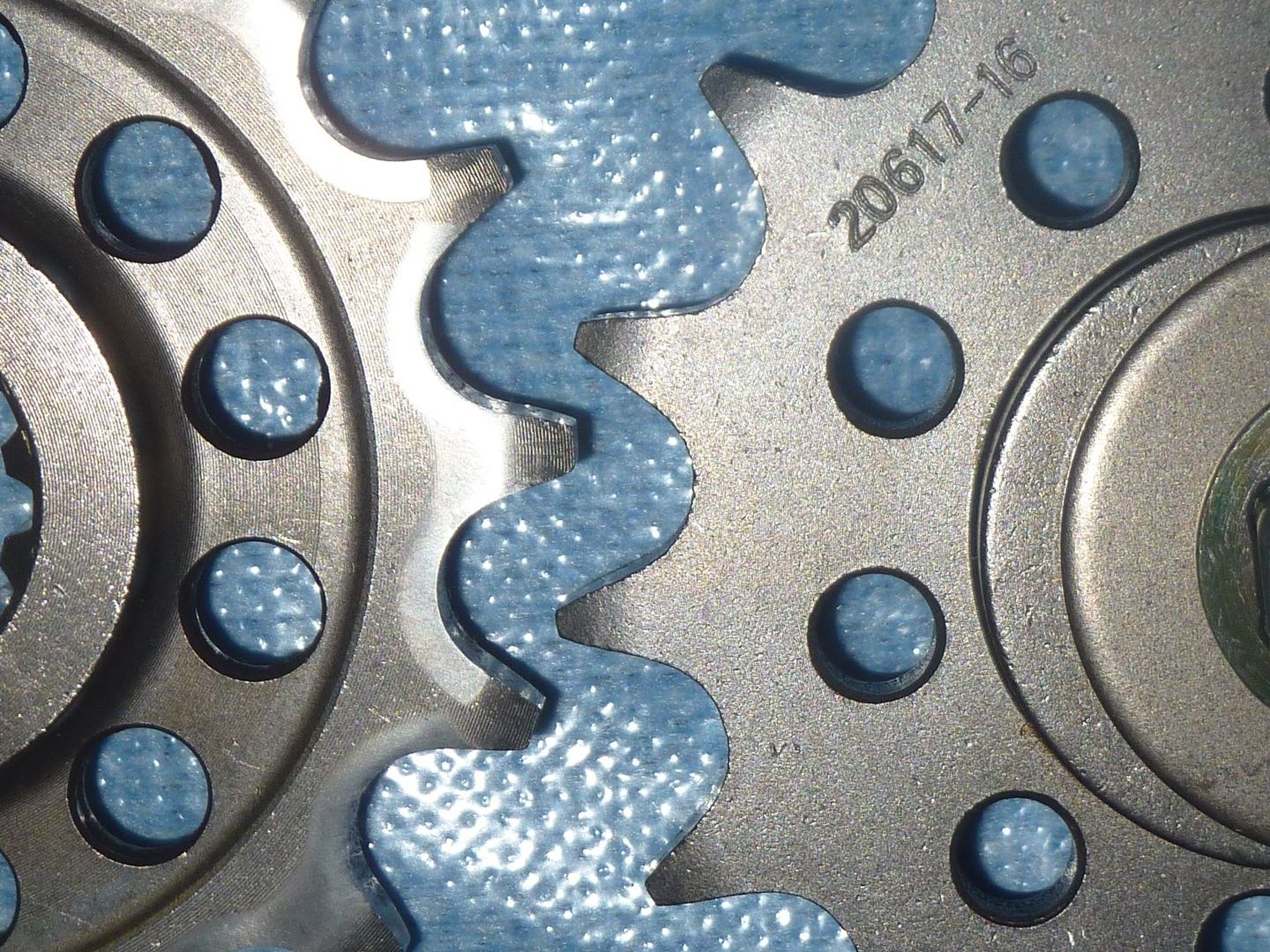

A GAUCHE, mon ancien PSB :

Et bien je me demande pourquoi je les ai changés....
Bien nettoyés, je les mets en vente sur LBC et ça passe comme une lettre à la poste.

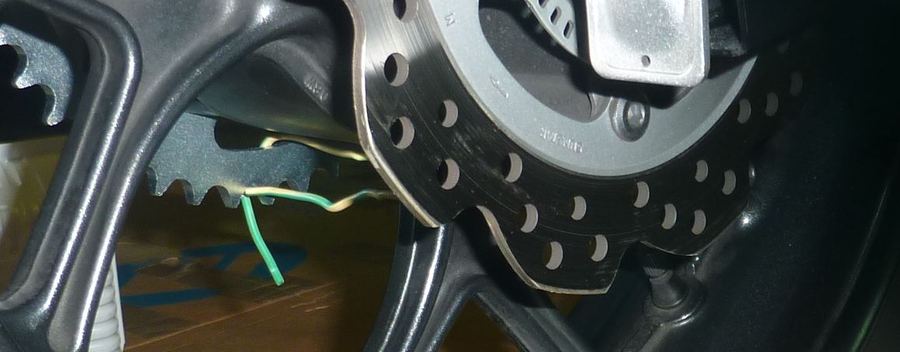

Avant de remettre la roue en place (ce qui est aussi un peu délicat, voire ch...t !), je suggère d'attacher la couronne à la jante, histoire que "couronne + 1/2 amortisseur de couple" ne se pètent pas la gueule sur le parquet du garage...


Montage de la belle chaîne toute neuve :

Désolé de n'avoir pas pu prendre de photo car j'avais les doigts .... comment dire.... hyper gras.
C'est simple dans le principe et franchement c'est à la portée de "tout bon bricoleur qui travaille proprement et méticuleusement". On met la chaine en place et on "connecte" le maillon rapide dans le bon sens (le net regorge de vidéo sur ce point).

Ensuite, deux étapes :

1°) On "presse" la plaque extérieure du maillon.

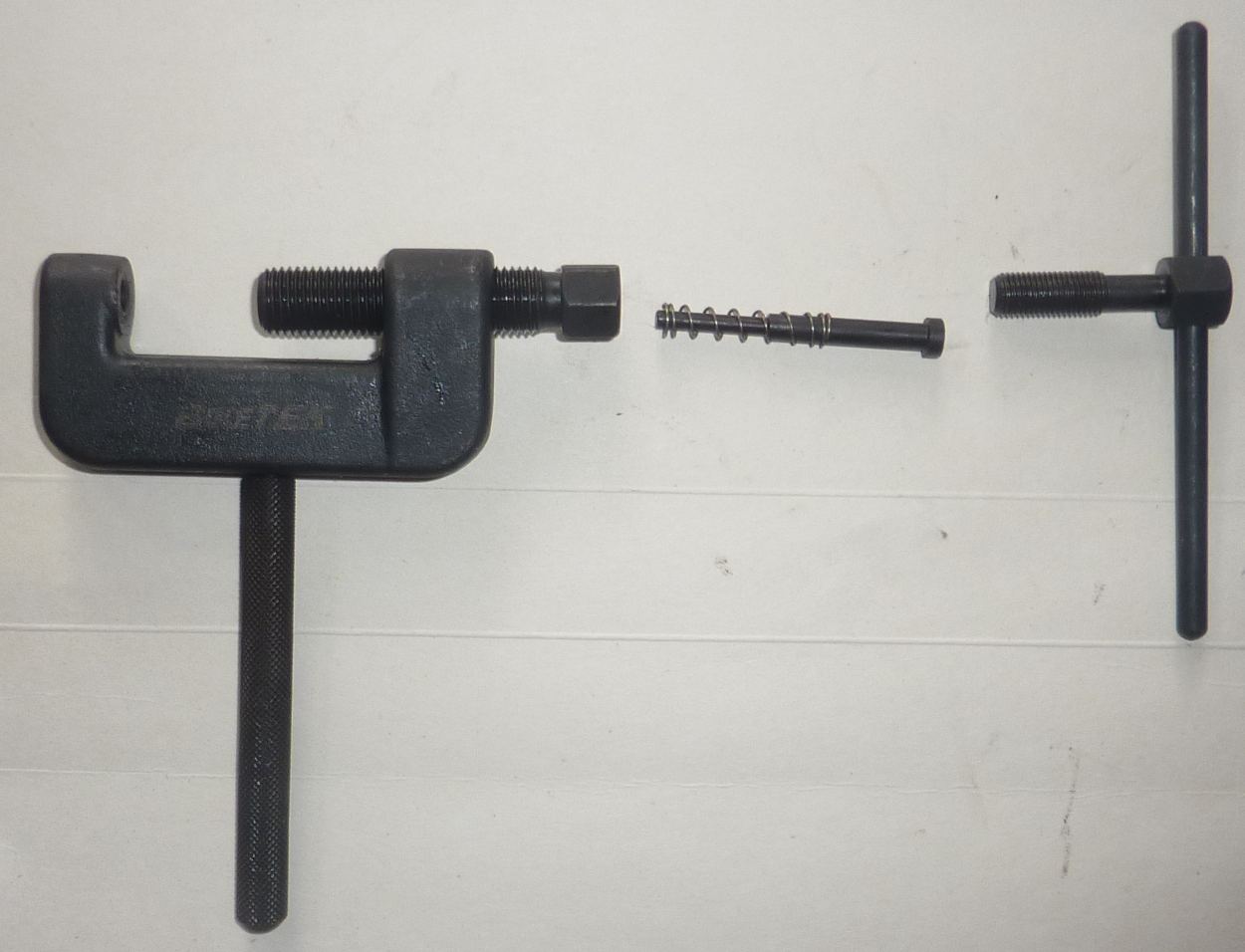

Pour cela, voici la configuration à utiliser :


On met en place la manivelle, on met en place le rive chaîne, et on serre.......... lentement, progressivement....... Et je vous promets que c'est dur ! Il faut vraiment de la force. Le pauvre Guillaumounet, il ne va jamais y arriver avec ses p'tits bras et ses mimines de technocrate !

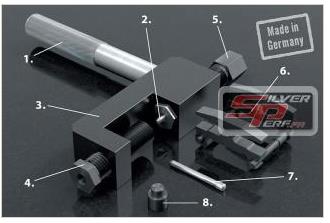

En revanche, je me demande si Guillaume n'a pas fait un meilleur choix de "rive chaîne" en prenant celui-ci qui, de par sa construction moins "made in china", sera plus agréable et facile à utiliser :

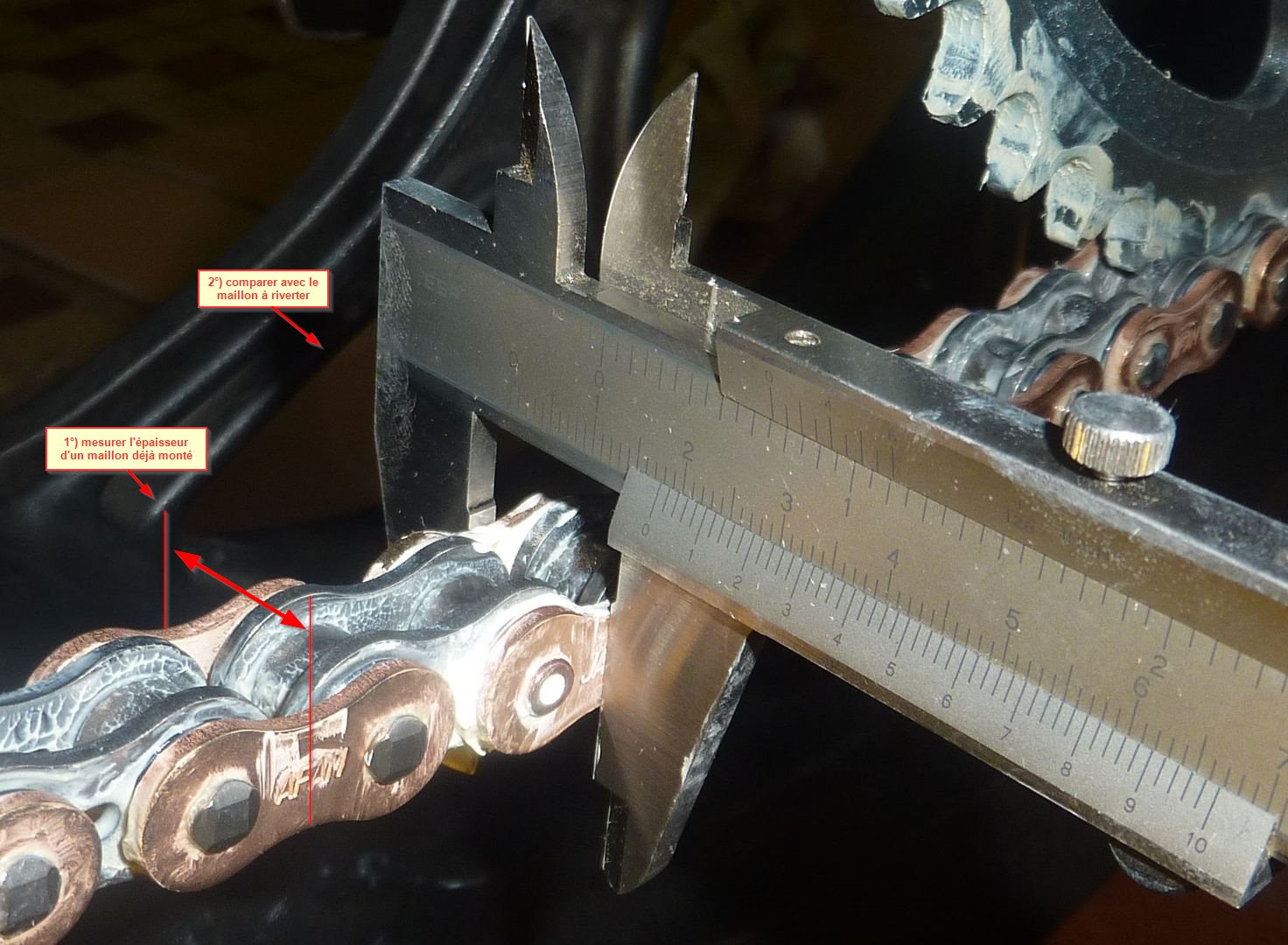

Bref.... on mesure un maillon déjà monté, on presse le maillon à riveter, on enlève l'outil, on mesure, on remet l'outil, on presse, on enlève l'outil, ... jusqu'à arriver à 1.73 cm sur ma chaîne AFAM compétition testée et validée par Marc Marquez en personne.

2°) On "épanouit" (ou on "mate" ??) les 2 têtes de rivets :

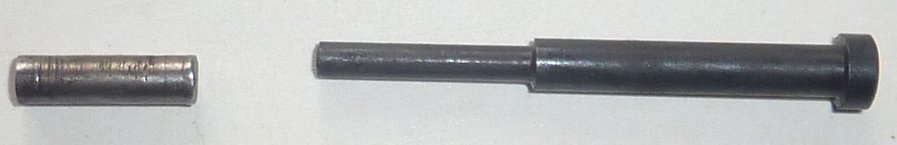

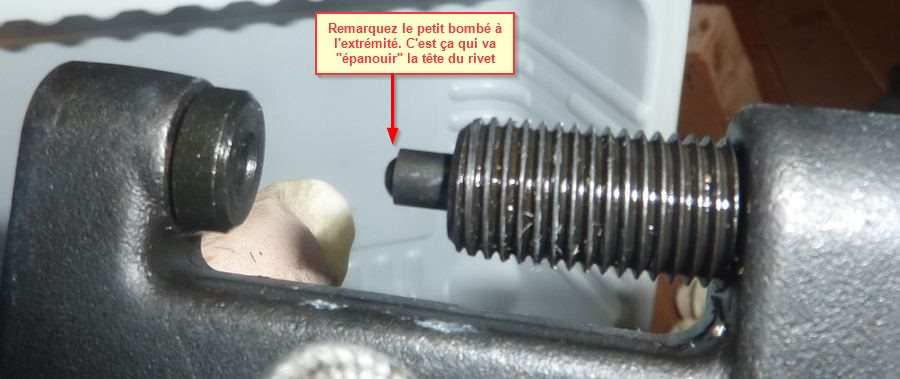

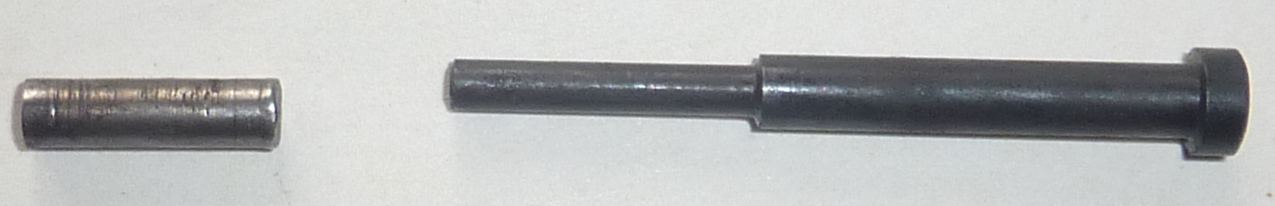

C'est à dire qu'on écrase / écarte leur tête et ce grâce à cette tige du kit :


Tout le problème étant : jusqu'où faut-il tourner ?? Si je me réfère au tuto de vincent, il faut épanouir jusqu'à avoir une épaisseur de 1.3 mm. Or, mes têtes de rivets étaient déjà à 1.3 mm avant même que j'épanouisse quoi que ce soit...
Et si je me réfère à la revue technique mise en ligne par Gipsvar (merki ), il faut épanouir jusqu'à ce que la tête mesure 5.5 mm de diamètre environ. Et bien ils sont très très vite atteints !!
Bref, j'ai "donné 1/4 de tour" à l'outil, à la louche, et pis ouala....

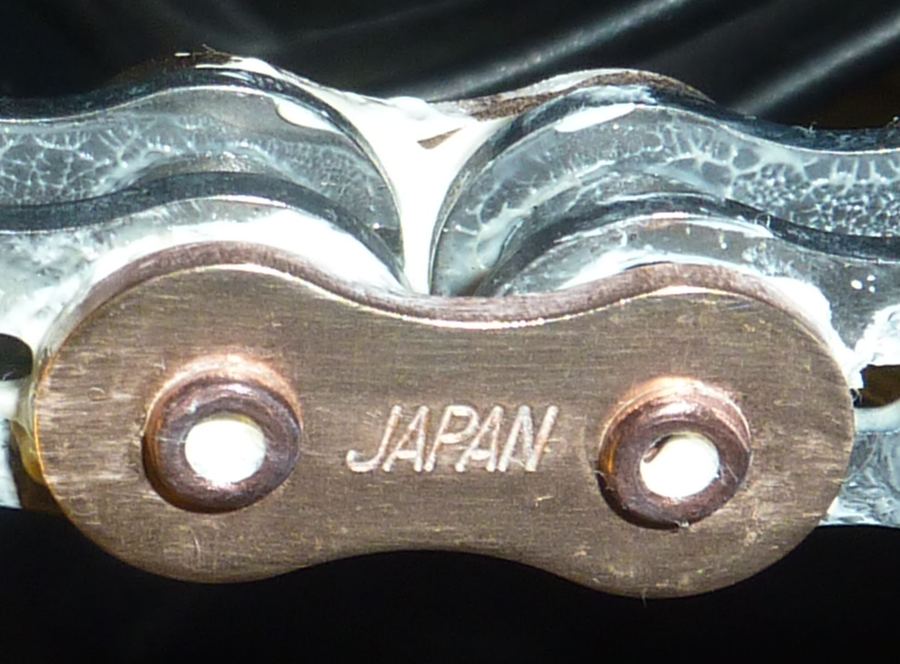

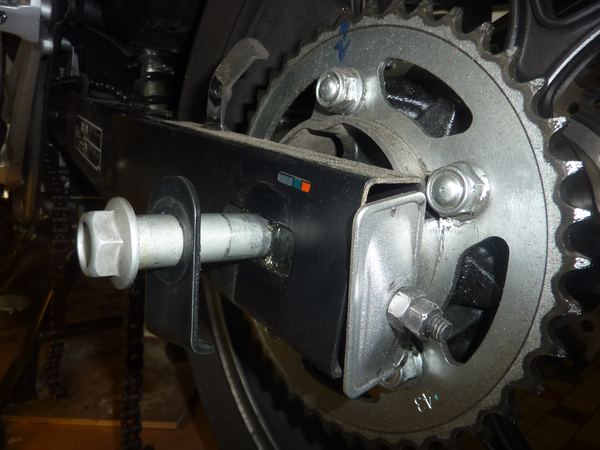

Mais le résultat me semble correct :


Un petit coup d'éponge à droite, un ou deux Q-tips dans le pot, un coup de mirror pour que ça brille , et roule ma poule !

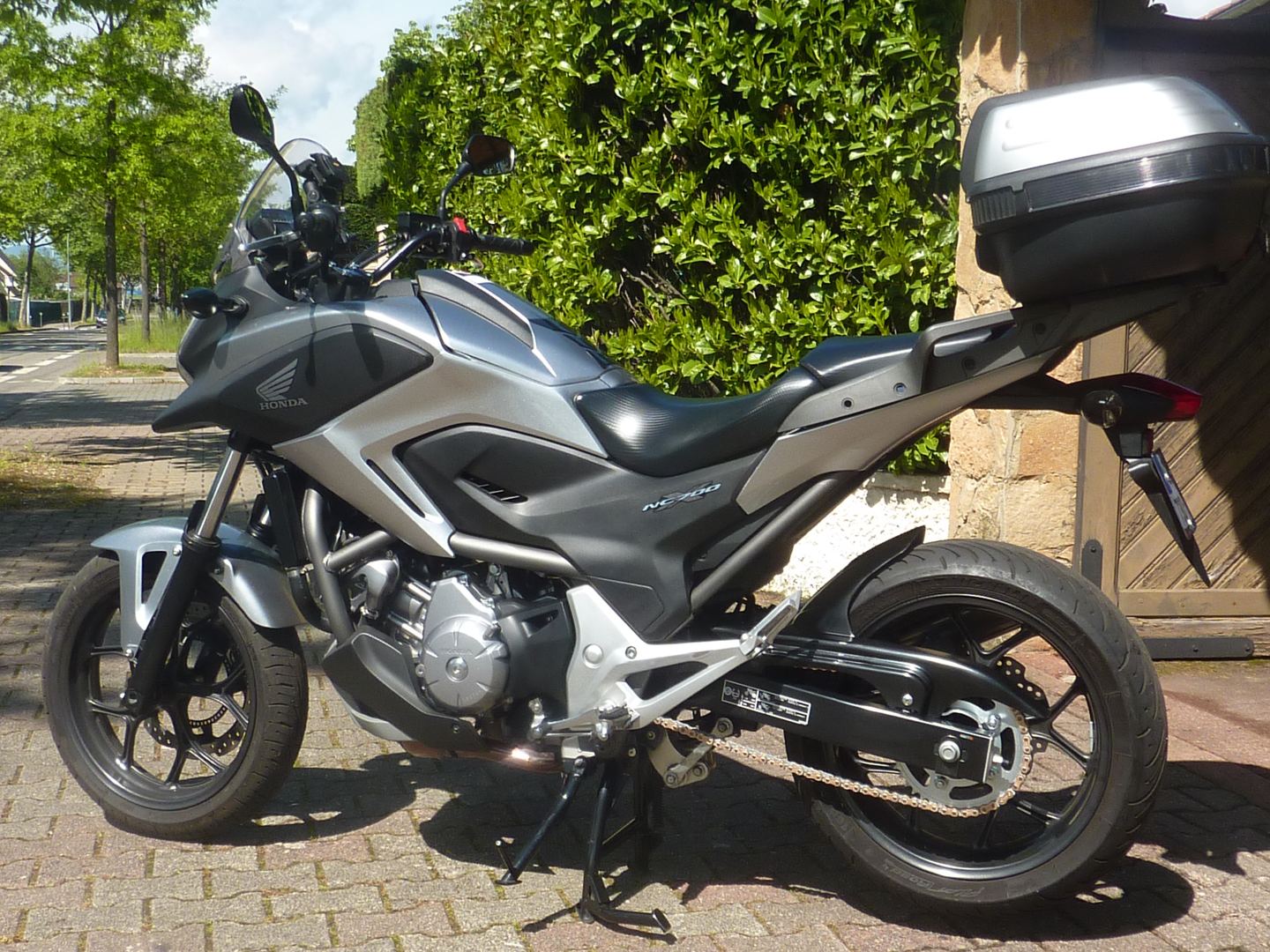

Elle est toute belle et repartie pour 25000 km !

Bon, et bien ce petit tuto est terminé. J'espère qu'il vous aura fait sourire et éventuellement donné l'envie de changer vous même votre kit chaîne.

Toutes mes photos sérieuses sont libres de droits et peuvent être réutilisées pour compléter un éventuel tuto un peu plus sérieux que le mien.
