Ecarteur sacoche cavaliére

[yvan30]

Bonjour
mes sacoches cavalières en position 20 litres "reviennent" vers la roue arriére.
viewtopic.php?f=9&t=2698
Il faut des "kilomètres" de tendeur pour les garder droite
J'ai fait des "écarteurs"
2 pattes de fer plat 25 x 60 x 1 mm sur lesquelles sont soudées 2 morceaux de tube de 10 mm de diamètre extérieur, 8 mm intérieur et 30 mm de long.

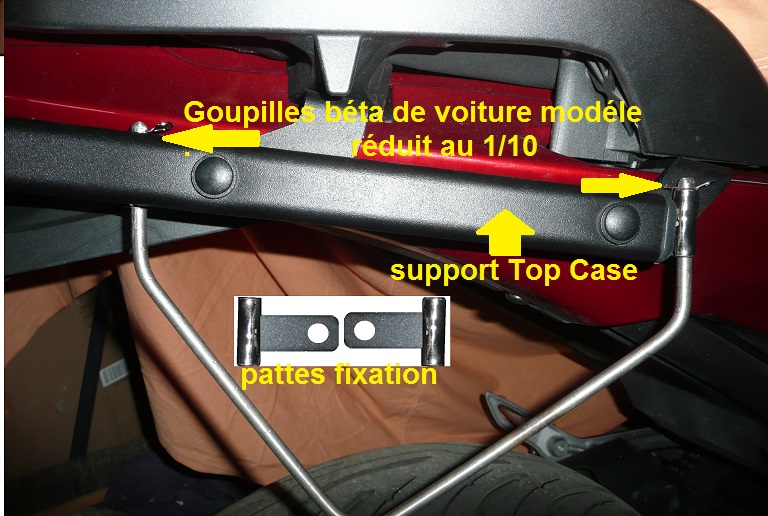

Les pattes sont pincées entre le support du top case et le fer plat qui passe sous la selle.

fixation ecarteur.jpg (165.68 Kio) Vu 3751 fois

Du rond de 7 mm se glisse dans les tubes et sert à écarter les sacoches.
Pour empêcher l'écarteur de tomber une goupille bêta (body clip) en passant dans un trou le verrouille. Les goupilles bêta de carrosserie de modèle réduit sont idéale, un éxemple.
http://www.ebay.com/itm/10-Body-Shell-C ... Swo4pYDxEQ

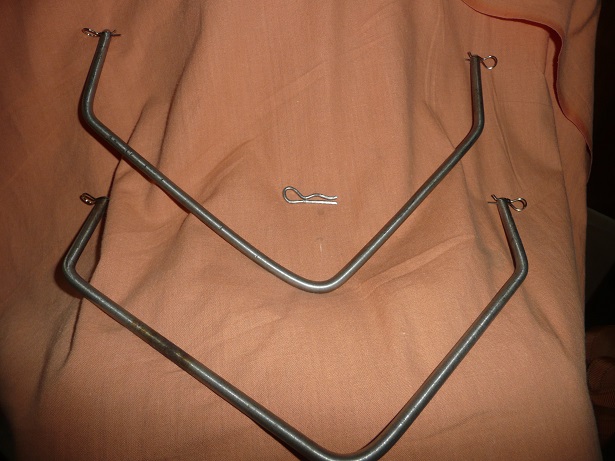

La forme triangulaire permet de régler pil-poil l’écartement pour glisser l’écarteur dans les supports.
Une forme rectangulaire oblige à faire les écarteurs avec des cotes très précises.


Au centre de la photo, une tentative de fabrication de goupille bêta, mais le métal n’était pas assez élastique.

Pour les sangles, la sangle arrière passe SUR la selle passager, la sangle avant passe SOUS la selle ce qui permet d'ouvrir la selle sans défaire les sangles.

Bon voyage

[fred gap]

super réalisation merci pour les photos

[Jimmy]

Beau boulot !
A+
Jimmy

[yvan30]

Bonjour
des photo lors de l'essai routier

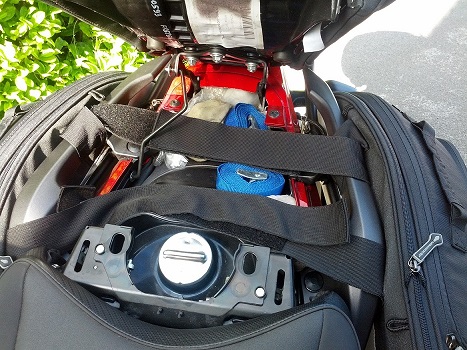

finalement les sangles peuvent passer sous la selle, bien passer sous "l'entrebâilleur" qui tient la selle ouverte

sacoche sangles.jpg (104.71 Kio) Vu 3641 fois

vue arrière, le tendeur part de l'anneau sous la sacoche, passe sur le support de topcase, fait le tour du feu arrière et arrive sur l'anneau à l'arrière de la sacoche, 2 tendeurs suffisent maintenant.

sacoche tendeurs_1.jpg (107.64 Kio) Vu 3640 fois

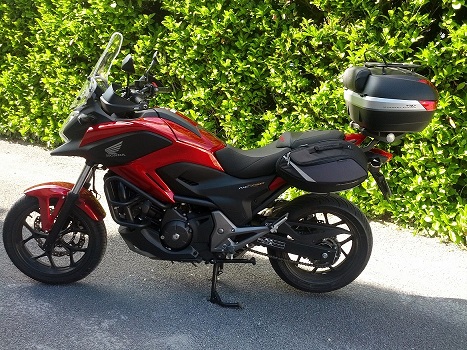

vue d'ensemble

sacoche moto.jpg (129.72 Kio) Vu 3641 fois

[Hop]

...
finalement les sangles peuvent passer sous la selle...

Heureusement pour faire le plein

[yvan30]

Bonjour

...
finalement les sangles peuvent passer sous la selle...

Heureusement pour faire le plein

Comme dit dans mon message initial :
"Pour les sangles, la sangle arrière passe SUR la selle passager, la sangle avant passe SOUS la selle ce qui permet d'ouvrir la selle sans défaire les sangles"

j'avais pris en compte cette contrainte
