Installation correcteur de vitesse SpeedoDRD

[SansPareil]

Bonjour à tous,

J'envisage un SpeedoDRD pour mon X-ADV suite au changement du pignon en 16

Merci par avance de votre éclairage

[Fab0568]

Ben c'est à partir de la page 13 pour les DCT, du moins pour les NC, l'X-ADV n'a peut être pas exactement le même faisceau électrique (ça reste à découvrir).
Par contre, je vais me répéter, il n'y a pas de "plug & play" pour les DCT et il faut donc avoir quelques bonnes connaissances en électricité
Si tu as le schéma (et/ou la notice atelier) de l'X-ADV je peux te dire où faire les branchements.

[SansPareil]

Merci Fab

j'ai bien lu page 13, la jonction à faire pour les DCT cependant (...)

Je n'ai pas le schéma électrique de l'X-ADV

J'aurai dû avoir un SpeedoDRD au moment de changer le pignon, mais lequel ?
J'aurai dû au moins faire des photos du câblage
à cette endroit ce n'est pas facile à faire non plus

J'ai tout de même fait un mail à 12oclocklabs,

Wait and see

[Fab0568]

Si tu le prends en non "plug & play" le "U1" universel (sans connecteur) doit être le bon

[SansPareil]

déjà merci Fab

Si tu le prends en non "plug & play" le "U1" universel (sans connecteur) doit être le bon

en te relisant (p13)...

Sans connecteur, il suffirait brancher les 4 fils comme ceci ?
Rouge SpeedoDRD sur R..
Noir SpeedoDRD sur N..
Blanc SpeedoDRD sur B..
Bleu SpeedoDRD sur R..

"Finger in the nose" ?

[Fab0568]

En effet, "il suffit" ......... PRESQUE !

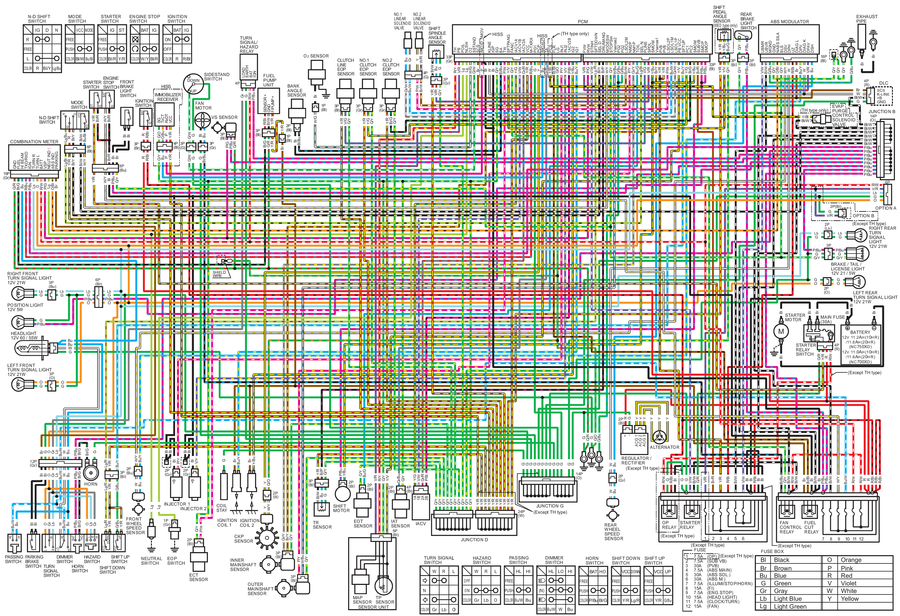

Car en cas d'utilisation d'un modèle universel, il faut se raccorder directement sur le faisceau et sur le schéma de la NC750X DCT ça donne :

Rouge SpeedoDRD sur Rose/bleu (+12V après contact)
Noir SpeedoDRD sur Vert/rouge (0V ou masse)
Blanc SpeedoDRD sur Rose/vert venant du capteur de vitesse (sans couper le Rose/vert qui va à la gestion de boîte)
Bleu SpeedoDRD sur Rose/Vert allant au compteur

[SansPareil]

En effet, "il suffit" ......... PRESQUE !
Car en cas d'utilisation d'un modèle universel, pour DCT ça donne :

Rouge SpeedoDRD sur Rose/bleu (+12V après contact)
Noir SpeedoDRD sur Vert/rouge (0V ou masse)
Blanc SpeedoDRD sur Rose/vert venant du capteur de vitesse (sans couper le Rose/vert qui va à la gestion de boîte)
Bleu SpeedoDRD sur Rose/Vert allant au compteur

Merci Fab pour toutes les nuances de couleur
Je reviendrai par ici quand ce sera fait...

[SansPareil]

@ Fab

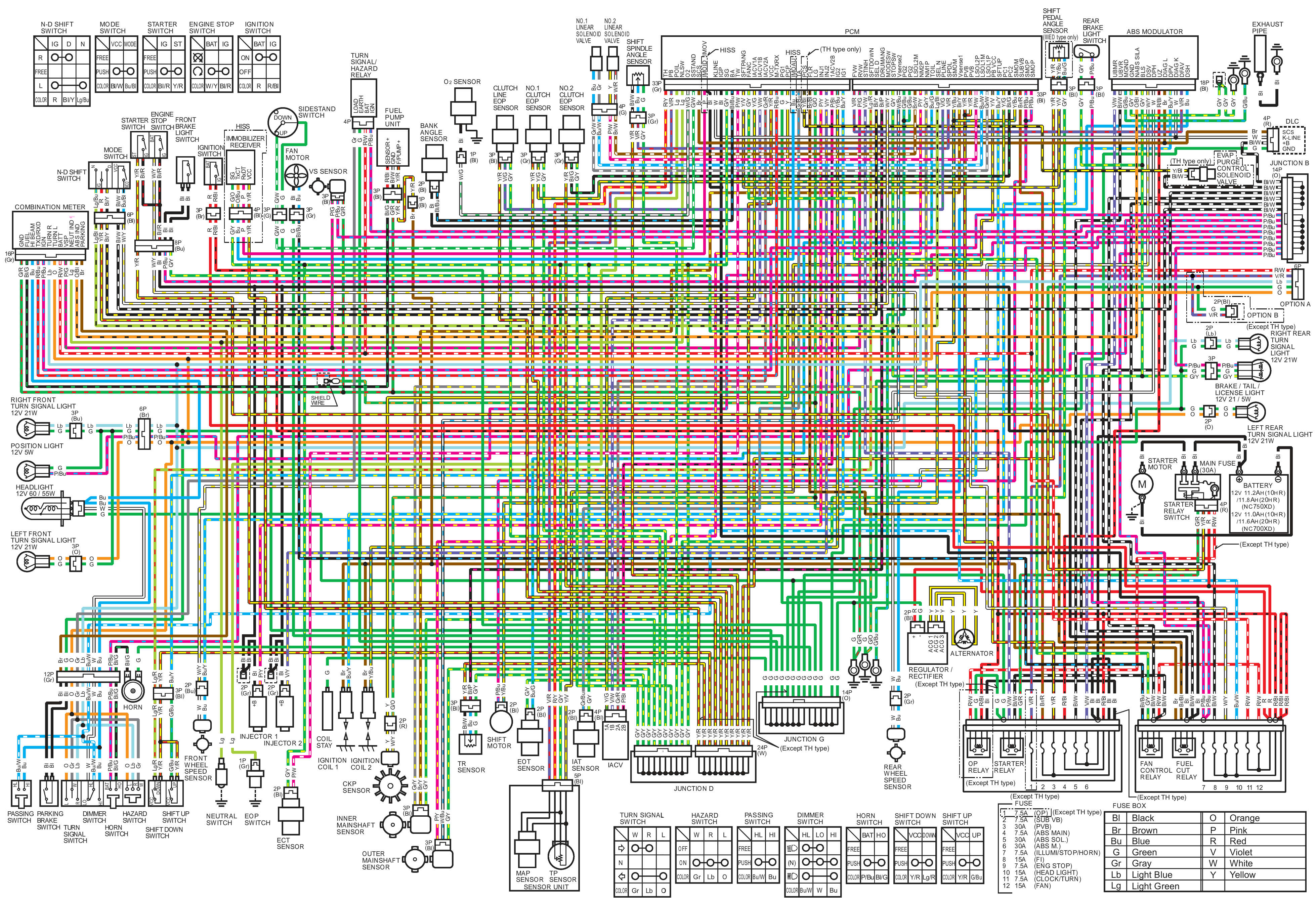

en regardant de plus prés le schéma:
Blanc SpeedoDRD & Bleu SpeedoDRD sur Rose/Vert allant au compteur
(evdt après la jonction du câblage d'origine)
ainsi la correction ne se fera que sur le compteur...

[Fab0568]

Yes !

[SansPareil]

Je me vais me lancer sur l'installation et tant qu'à faire:
- soit le speedo après la jonction (seul le signal compteur sera modifié)
- soit le speedo avant la jonction (le signal compteur et le signal vers DCT seront modifiés)
