Tuto Montage Scottoiler V-system sur NC750X 2016

[thib8324]

Bonjour à tous,

Voici un petit tuto sur le montage d'un ScottOiler sur NC750X V-system 2016 ( INCOMPATIBLE AVEC LES VERSION AVANT 2016) et un FAQ pour ceux qui ne connaissent pas.

Un ScottOiler c'est quoi:
C'est système qui permet de lubrifier automatiquement la chaine. Il existe 2 systèmes: 1 Pneumatique que fonctionne avec un tuyau de dépression du moteur (V-system) et électronique (E-System).
Lien : http://www.scottoiler.com/

Pourquoi la version V-system fonctionne seulement à partir des versions 2016:
Sur les versions NC de 2016, Honda a rajouté un système de récupération des vapeurs d'essence et d'huile appelé "Canister". Suite à l'ajout de ce système, il y a maintenant un tuyau de dépression qui permet d'utiliser le ScottOiler V-System.

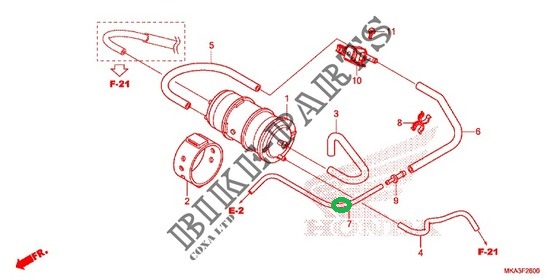

Voir en dessous la vue éclatée du Canister avec en vert l'emplacement où on va raccorder le Scottoiler

Quel est le prix du ScottOiler V-System:
J'ai pris la version standard que j'ai eu à 130€ + le Dual Injector (qui permet d'avoir deux injecteurs d'huile de chaque coté de la couronne) à 35€.
il existe aussi une version mini à 100€

Quel est l'autonomie de lubrification:
Selon le constructeur avec le model standard: 2400 km

Combien de temps il faut pour le monter :
J'ai bien mis 6h, mais j'ai pris mon temps, je n'avais pas de tuto pour démonter le carénage, et je suis perfectionniste. En suivant ce tuto, je pense qu'en 2 heures c'est faisable.

Pourquoi avoir choisi le ScottOiler:
C'est très simple, je déteste perdre mon temps à nettoyer, graisser et tendre ma chaine, c'est pour ça que j'ai investie dans un système de lubrification automatique. Pourquoi le ScottOiler v-system ? Ben, il fonctionne simplement avec un tuyau pneumatique (pas de modif électrique, modification réversible), bon rapport qualité /prix, et produit qui existe maintenant depuis de nombreuses années.

Étapes de montage :

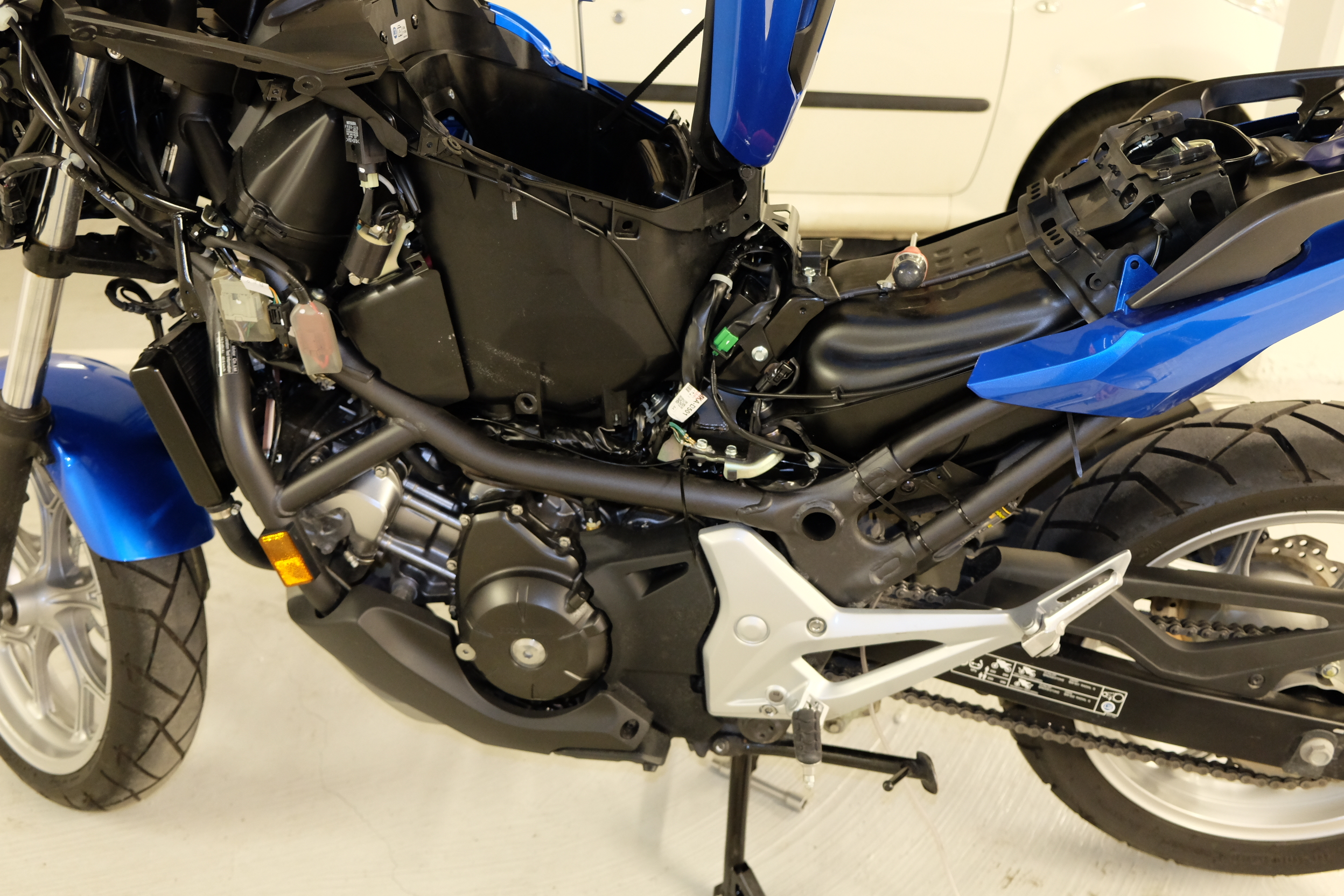

1°) démontage du carénage Gauche (pas obligatoire mais nécessaire si on veux faire un montage propre):

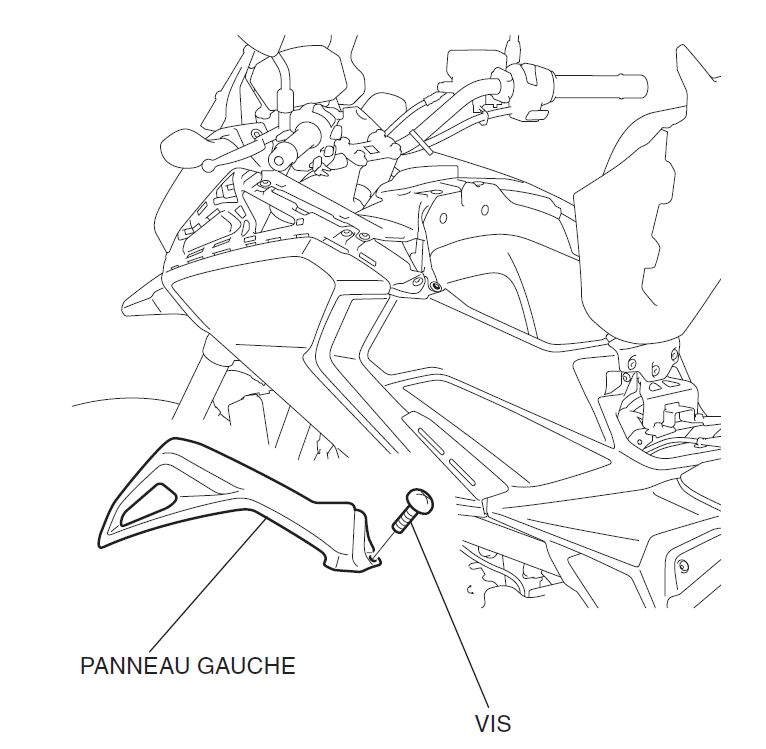

- Déposer le panneau gauche

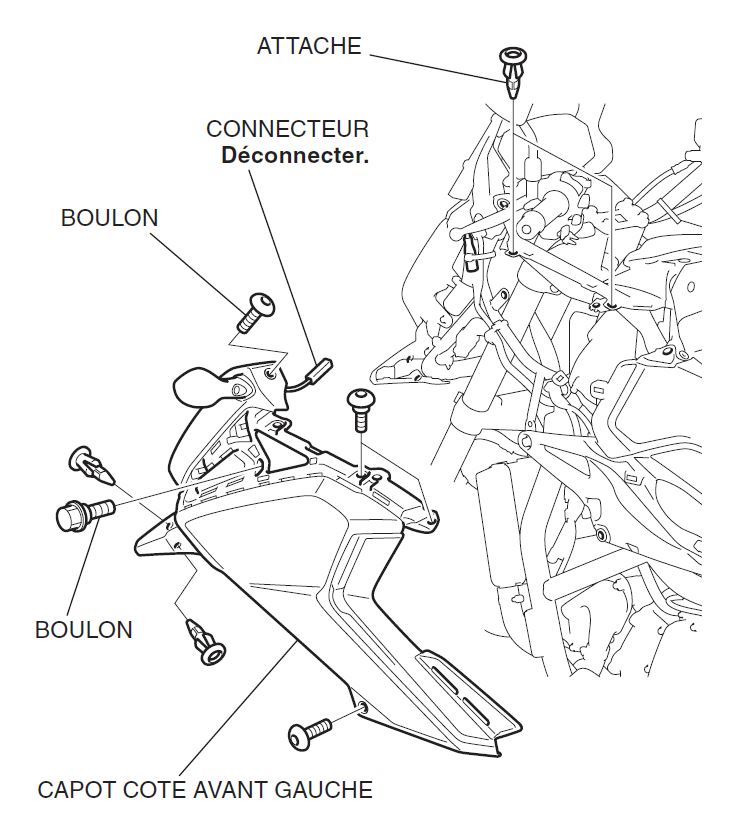

- Déposer le capot coté gauche

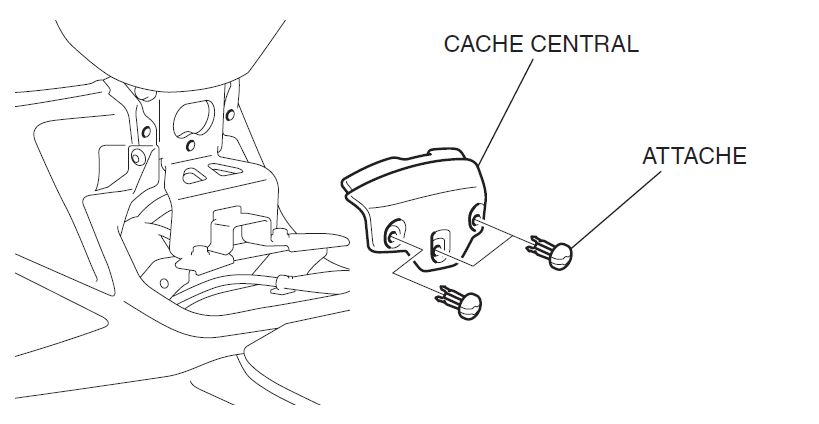

- Déposer le cache Central
- Déposer la protection latérale gauche

2°) Mise en place du Scott Oiler
- Sur le passage de roue, il y deux empreintes à découper probablement pour l'installation des valises. Découpez une des deux empreinte, cela permettra de faire passer les tuyaux du ScottOiler.

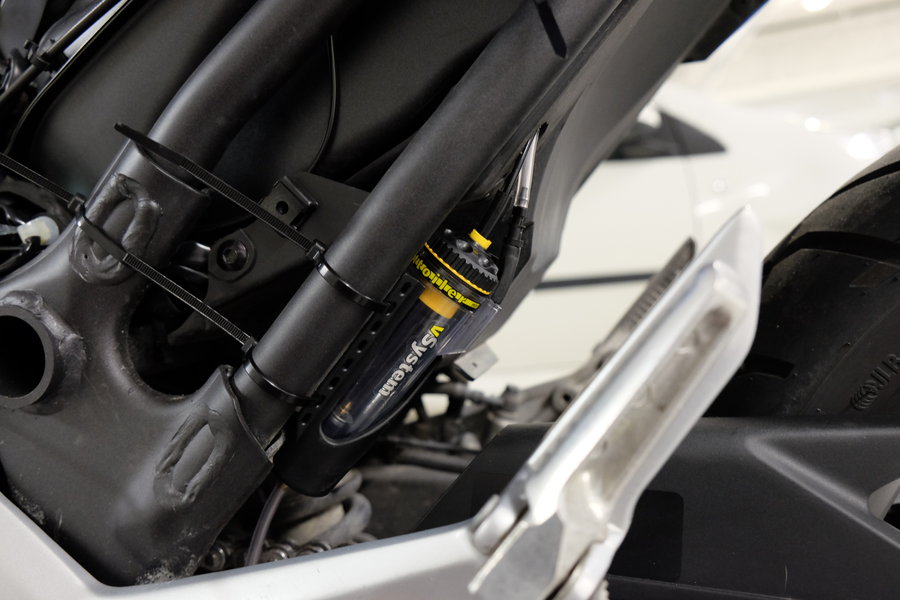

- Installer le ScottOiler

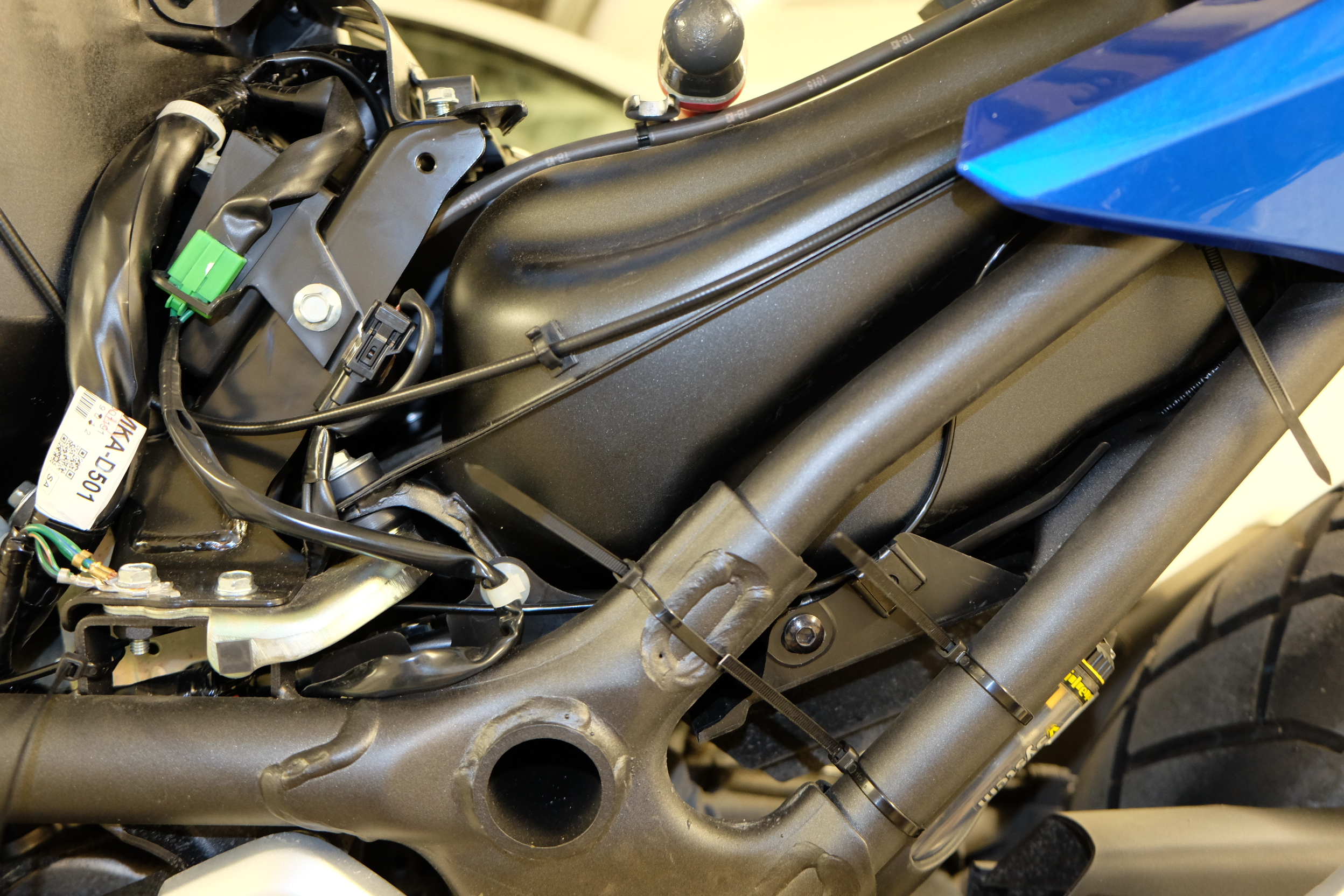

- passer le tuyau de mise à l'air et le faire remonter le long du réservoir

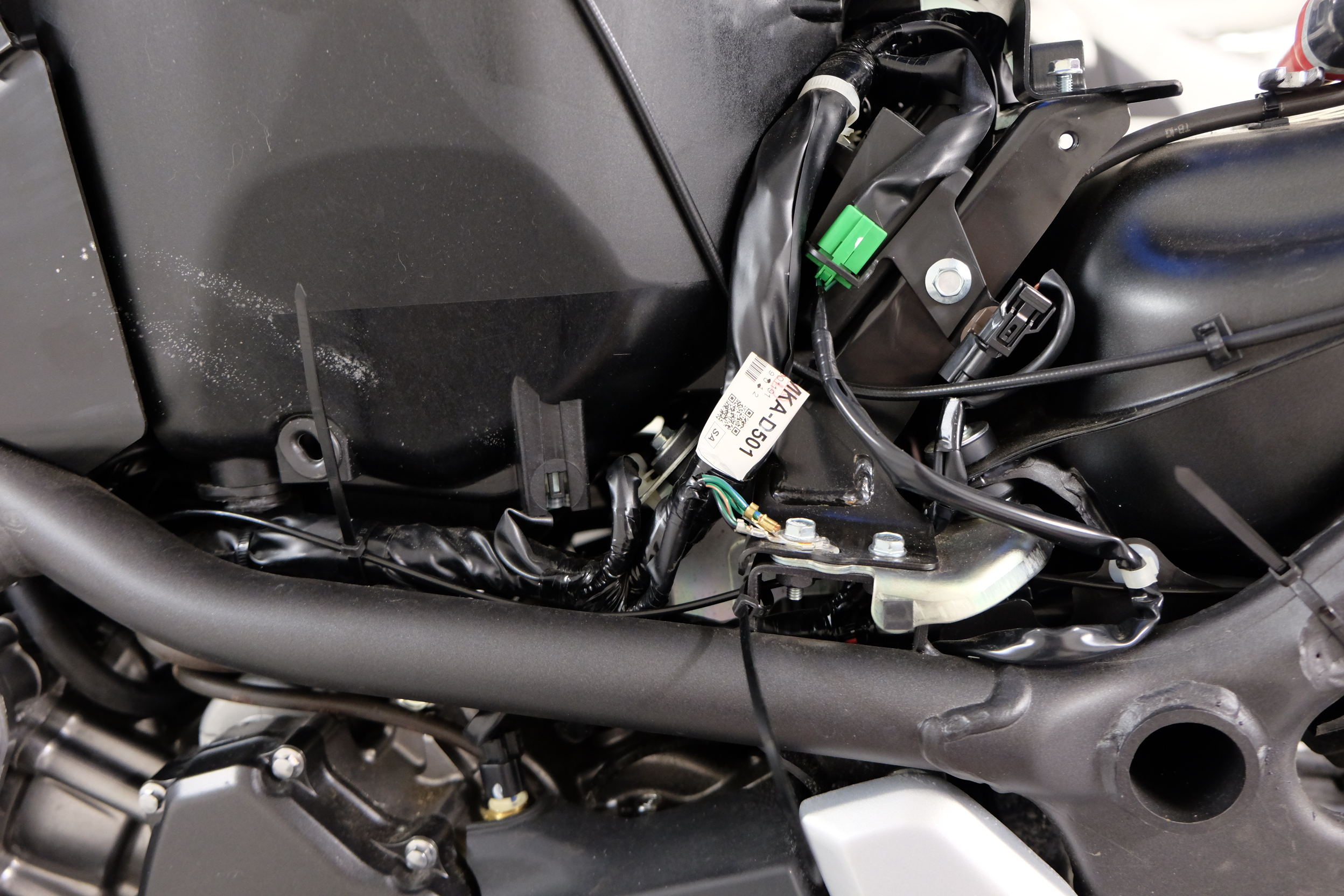

- passer le tuyau de commande pneumatique jusqu'au canister

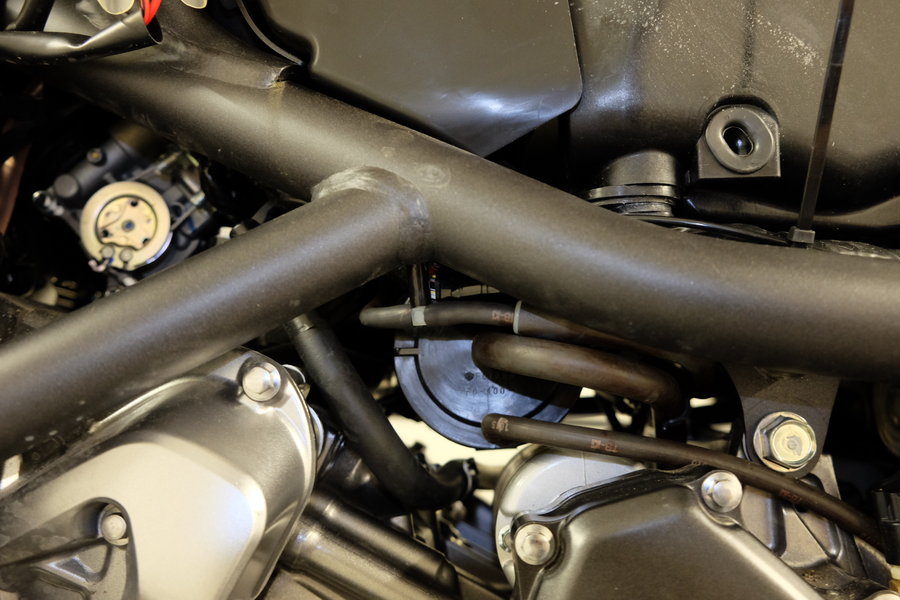

- couper le tuyau pneumatique du canister (petit tuyau qui est connecté à un grand)
- Rajouter le T et raccorder le Scott Oiler
- Après cette étapes vous pouvez remonter les carénages

3°)Installation de l'injecteur:
- Brancher le tuyau à la sortie du ScottOiler (en bas)

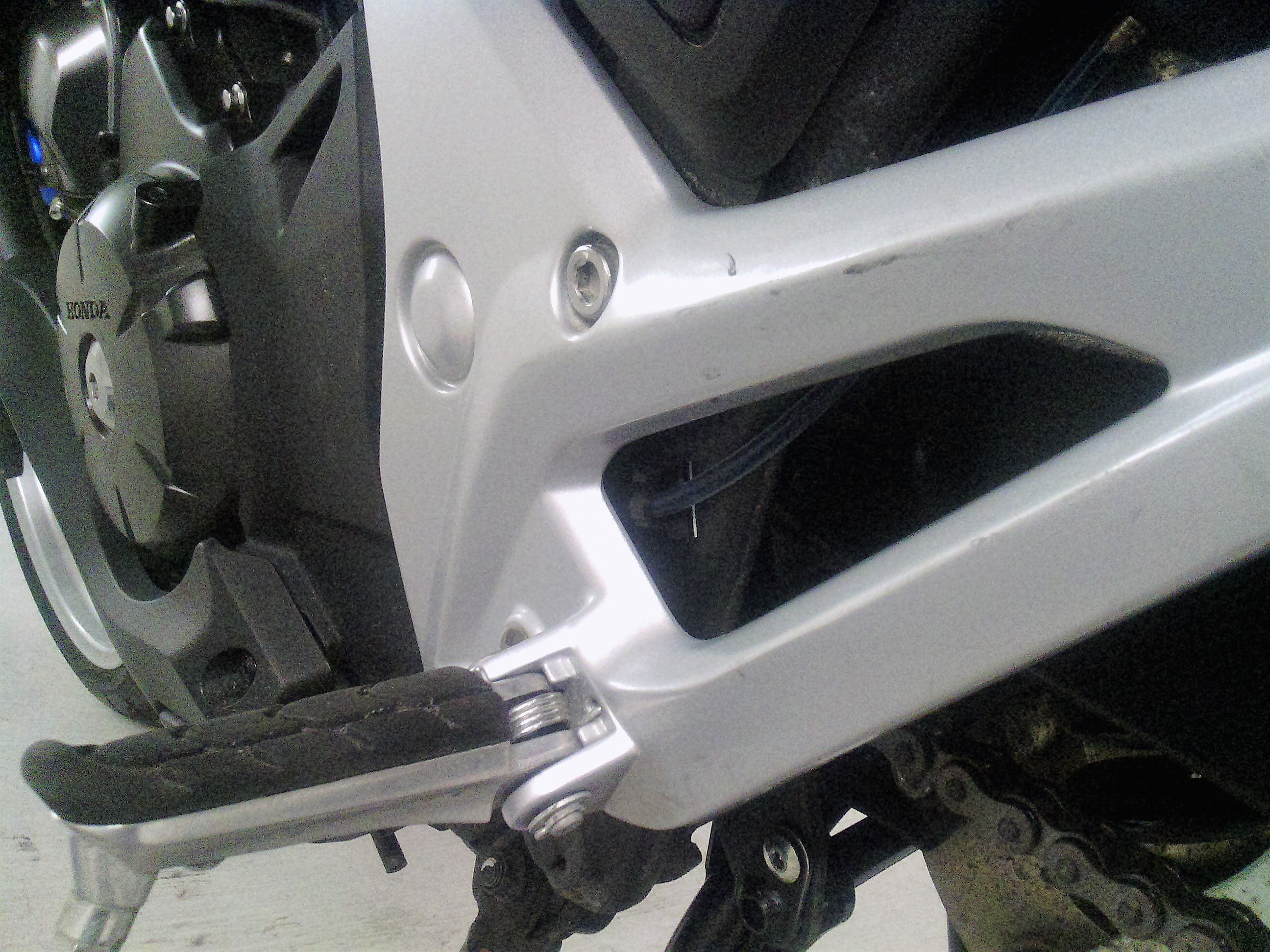

- le faire passer entre le cadre et la platine repose pied pour le faire revenir vers l'avant du véhicule

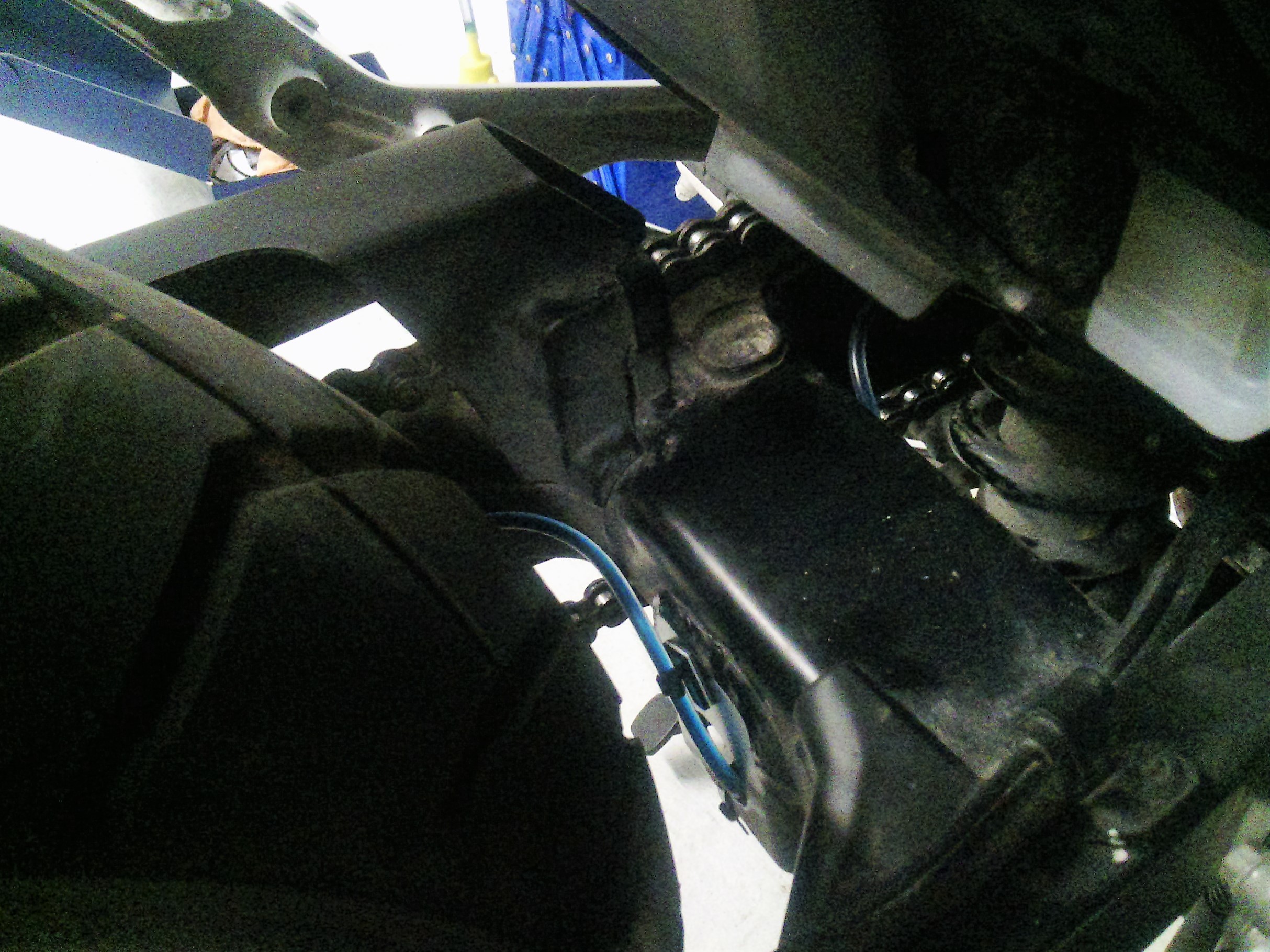

- a la sortie de la platine repose pied, on fait rentrer le tuyau vers l’intérieur de la moto pour le faire arrivé sur le coté intérieur du bras oscillant (coté de l’amortisseur)

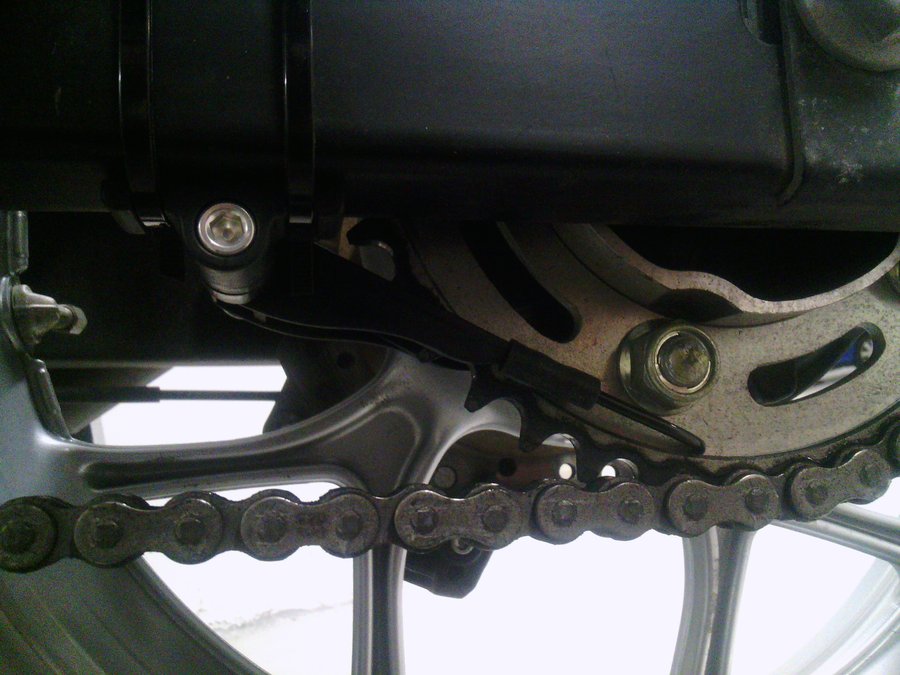

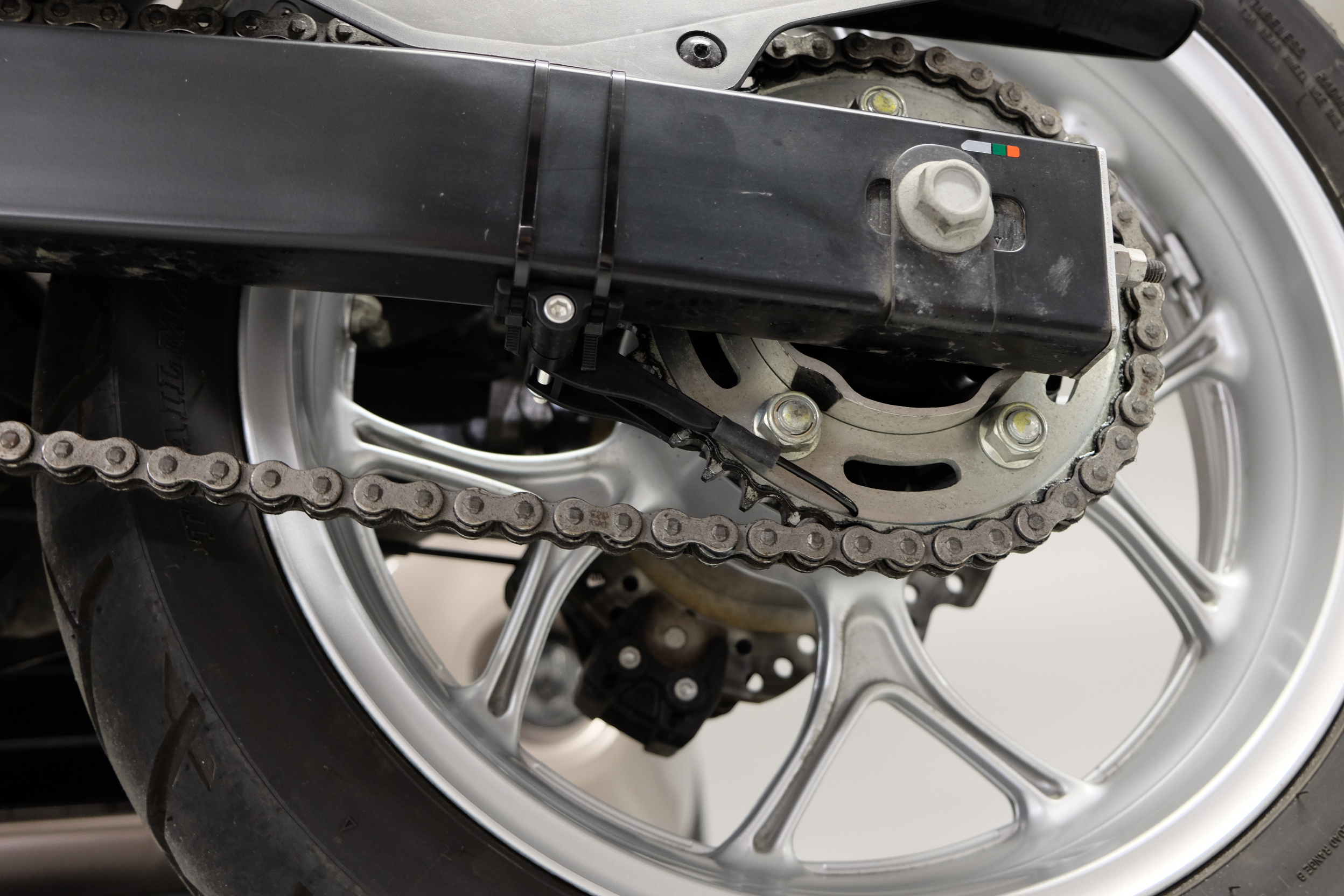

- on fait longer le tuyau le long du bras oscillant et on vient installer et raccorder l'injecteur.

Après avoir fini l'installation, ne pas oublier de mettre l'huile dans le ScottOiler et le purger.

Voici les photos:

[thib8324]

La suite des images

[algo]

Bravo beau boulot merci pour le tuto

[thib8324]

Juste pour info par rapport aux photos du dessus, après essai j'ai légèrement décaler le ScottOiler. Initialement, j'avais essayer de le caler dans un creux du passage de roue mais il était trop proche de la chaine et du protège chaine. J'ai donc fait légèrement pivoter le Scottoiler.

Je vous ferais des photos du montage demain (j'ai pas eu le temps de faire d'autre photos, après ma sortie de cette aprèm pour le réglage. et le tuto m'a prit pas mal de temps à faire). A demain

[polonad54]

Super tuto.
Mais ou a tu réussi a trouver les schémas pour le démontage des capots ?
Vraiment beau montage, propre.
Quel talent!

[thib8324]

Quand j'ai acheté la moto, j'ai aussi commandé des accessoires (pare main et béquille) mais je leur ai dis que je le monterai moi même (pour éviter le couts du montage et pour être que cela soit bien fait!). à la réceptions des accessoires, dans le carton du pare main, il n'y avait pas de notice mais juste un papier avec un lien internet ecrit dessus. Et grâce à ce lien tu a accès a l'ensemble des notices accessoires Honda.
Pour trouver comment démonter le carénage, j'ai juste regardé la notice pour l'installation de la prise USB et je vous ai fait quelques imprimés écran.

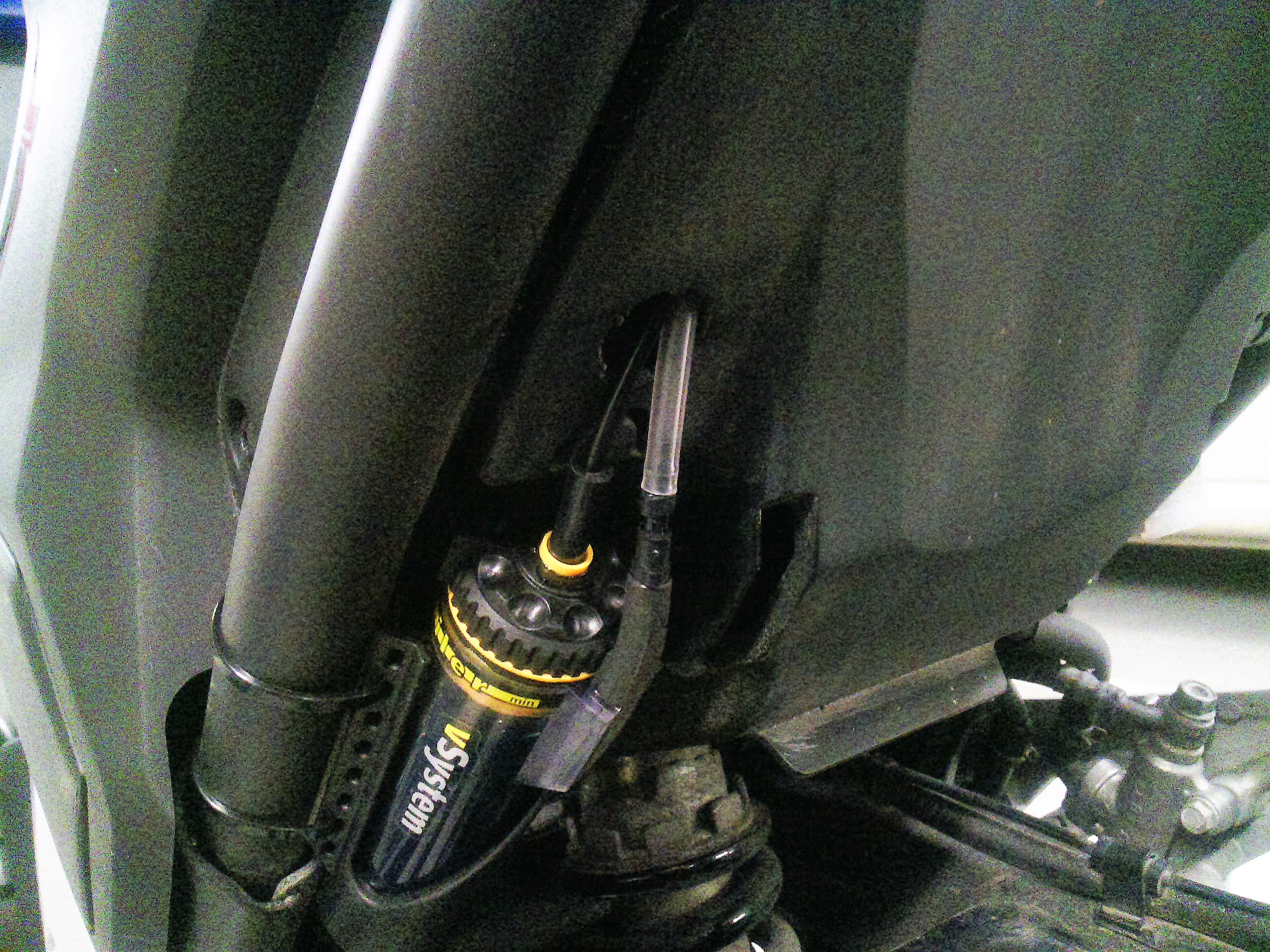

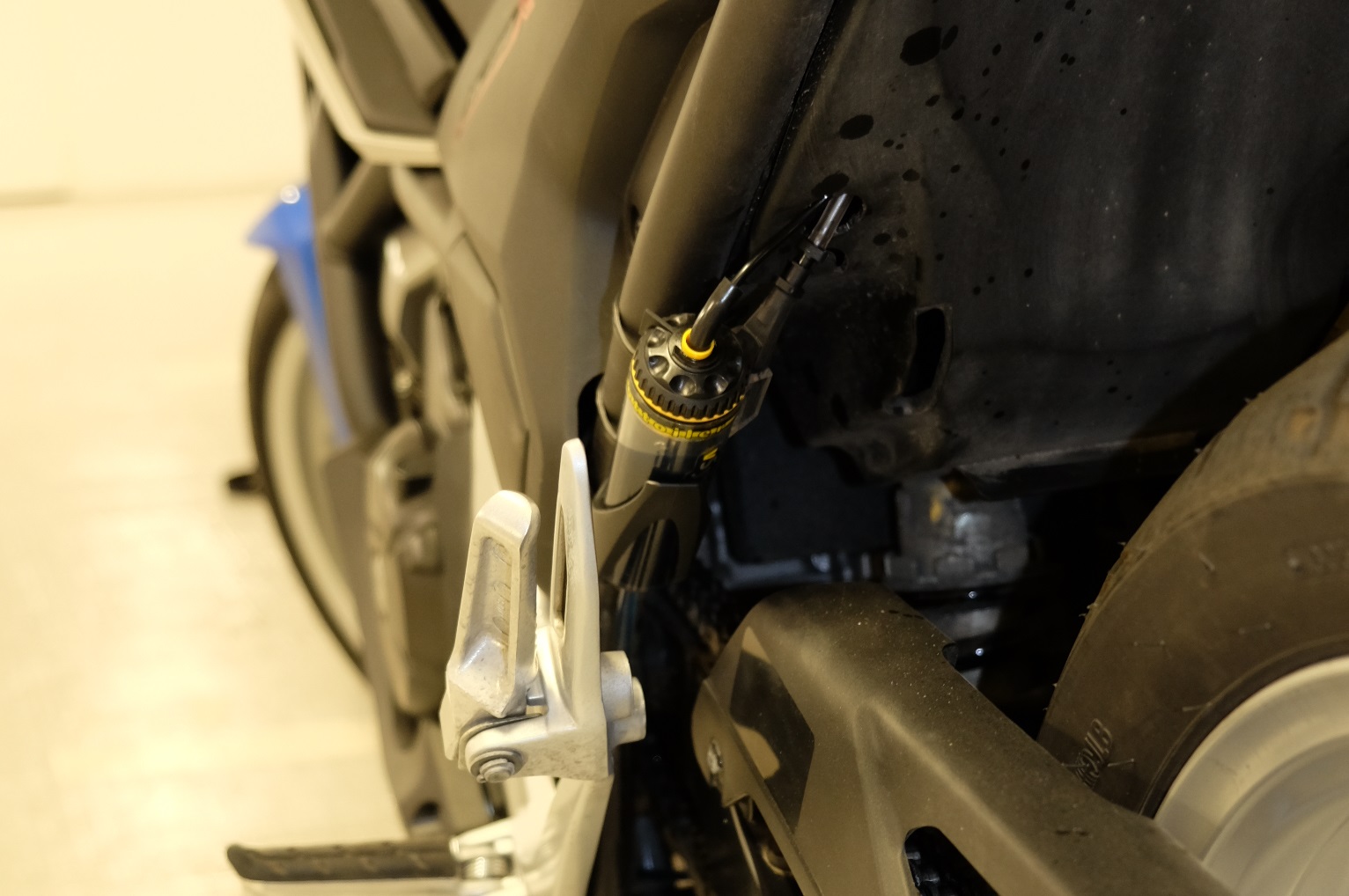

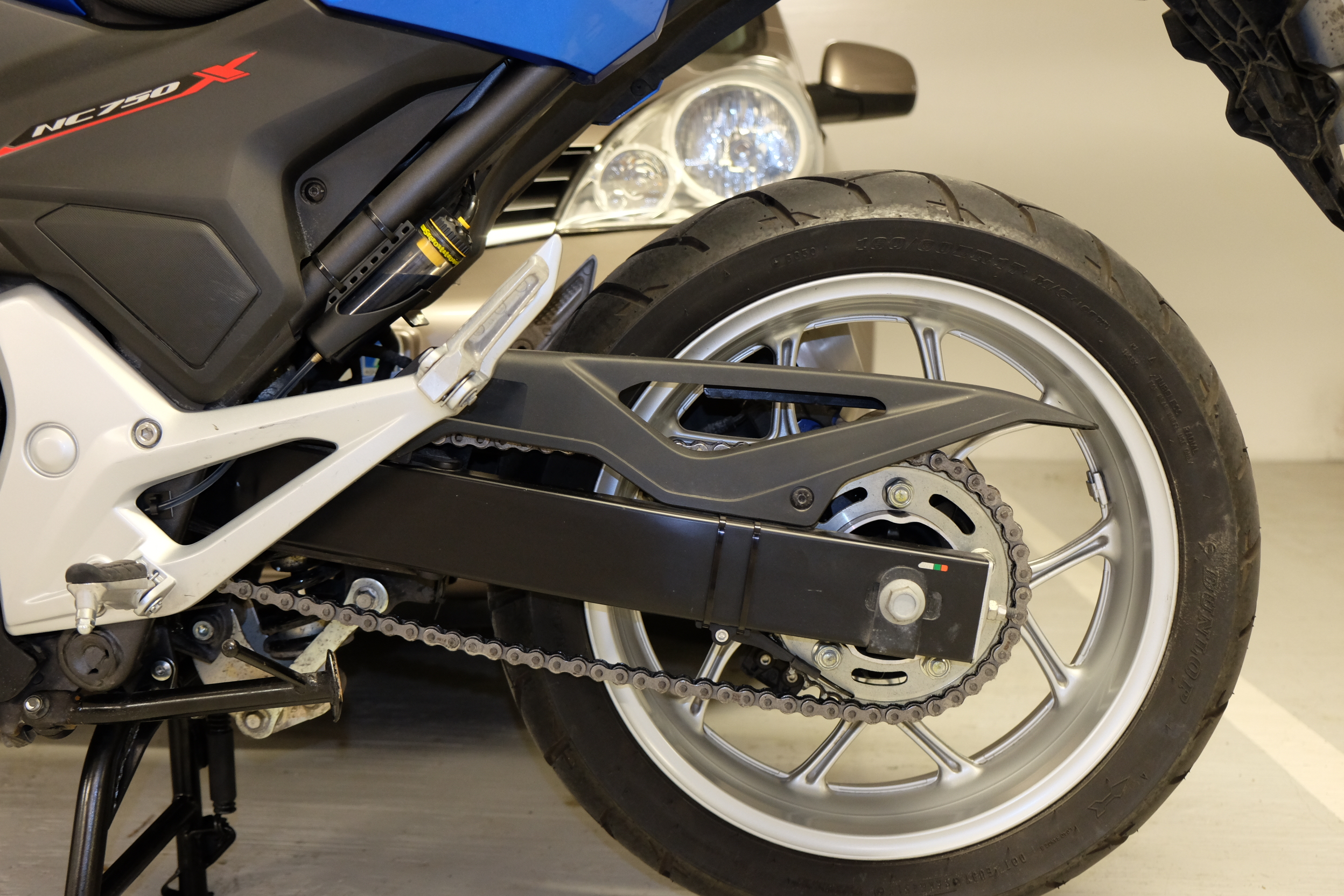

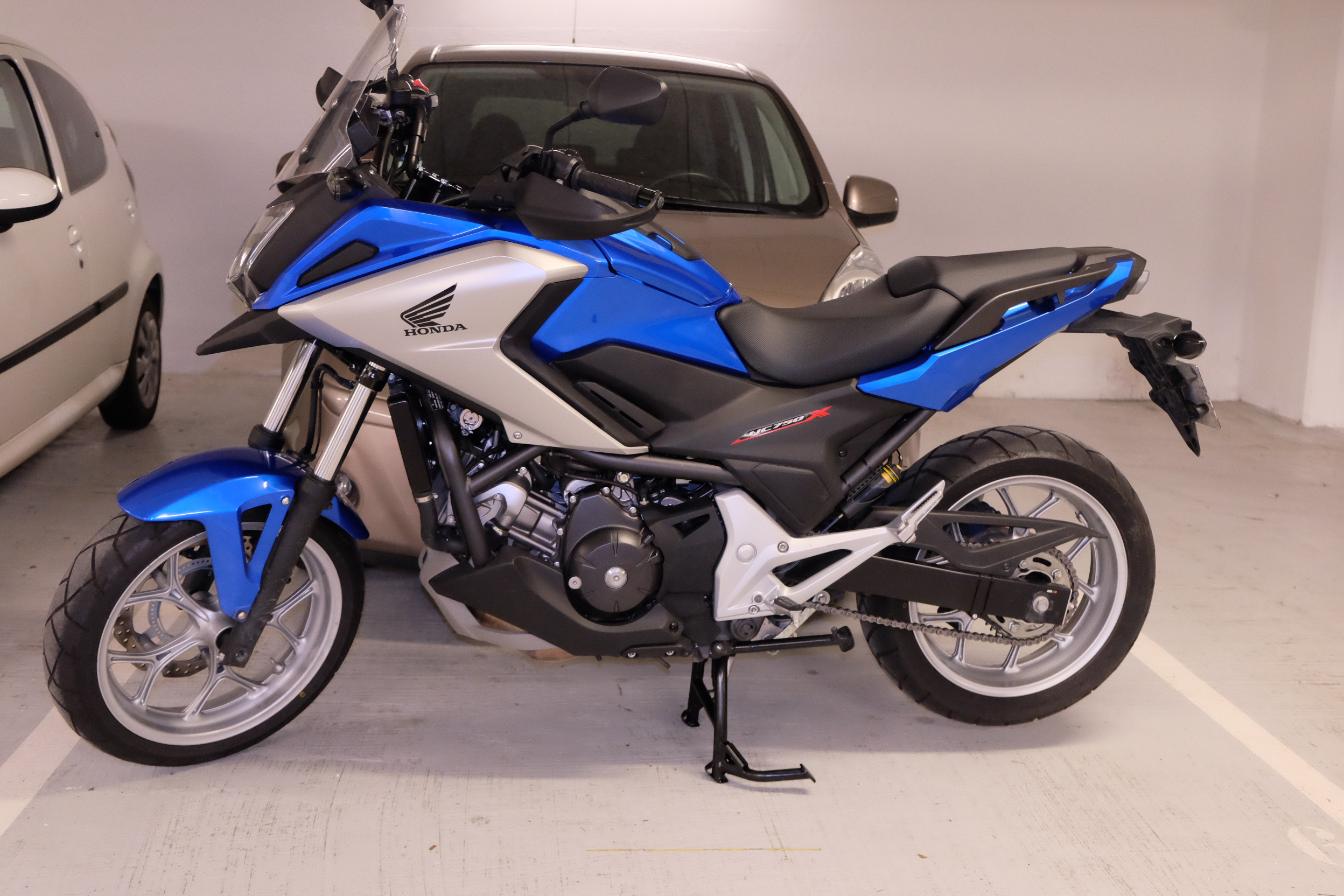

Sinon voila des photos du montage après essai (je suis super content car le ScottOiler est très discret):

[Phileg]

Dans l'idéal il faudrait compléter le système par un carter de chaine Rossocromo complet parce là la roue arrière va être pourri dans peu de kilomètres sans compter les projections sur le pneu...

[polonad54]

Elle est vraiment superbe en bleue.
Et effectivement le scottoiler est très discret.
Super boulot.

[thib8324]

Salut,

Voila déjà 3500 km que le ScottOiler est installé et aucun soucis.

Coté réglage, il est réglé 50% du réglage max, quand il pleut je le règle à 60%. à 50% d'ouverture, les projections sont limitées (en 3500km j'ai nettoyé la jante que 2 fois)

la chaine est parfaitement lubrifiée, il y a toujours un léger film de gras sur les maillons. La saleté ne colle pas, il y a juste un genre de fine poussière noirâtre qui se dépose (comme sur la jante).

en 3500km, la tension de la chaine n'a pas bougé et je n'ai rien fait à part de contrôler la présence du film gras et le bon réglage de l'injecteur (pas de nettoyage, pas de lubrification, rien)

coté contenance du scottoiler je pense qu'il doit tenir entre 3500 et 4000 km avant recharge.

L'huile de scottoiler se nettoie super facilement avec un chiffon microfibre (ne colle pas, pas besoin de frotter). Par contre en fonction de la température il faut adapter l'huile. jusqu'a 25-30° il faut utiliser l'huile bleu et au delà de 30° (comme aujourd'hui) il faut utiliser l'huile rouge. si on ne le fait pas, au delà de 30° le scottoiler laisse passer un peu huile à l'arrêt qui coule sur le sol et en roulant l'huile s’écoule un peu plus vite et risque de faire des projections sur la jantes si on n'ajuste pas le débit.

Bref super satisfait de l'achat, je retrouve la tranquillité du cardan (même en cas de forte pluie car le film d'huile fait perler l'eau sur la chaine) pour un coût raisonnable. De même vue le prix de l'huile ScottOiler (12€ les 500ml pour environs 25 000 km) ça coute moins chère que des bombes de graisse et plus facile à nettoyer.

Pour ceux qui roulent peu il existe la version spécial Louis à 79€ et pour ceux qui roulent beaucoup je vous conseille plutôt la version classique à 139€ qui tient 3000-4000km sans recharge.

Par contre ATTENTION c'est compatible seulement avec les versions 2016.
Ce Weekend si j'ai le temps je vous ferai des photos.

[Mathurinengt]

Un grand merci pour ce tuto , ça va me faire un week end de vrai bricole..
